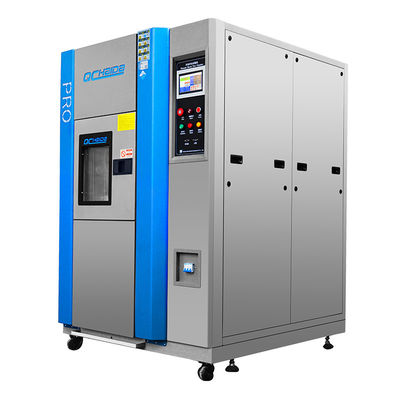

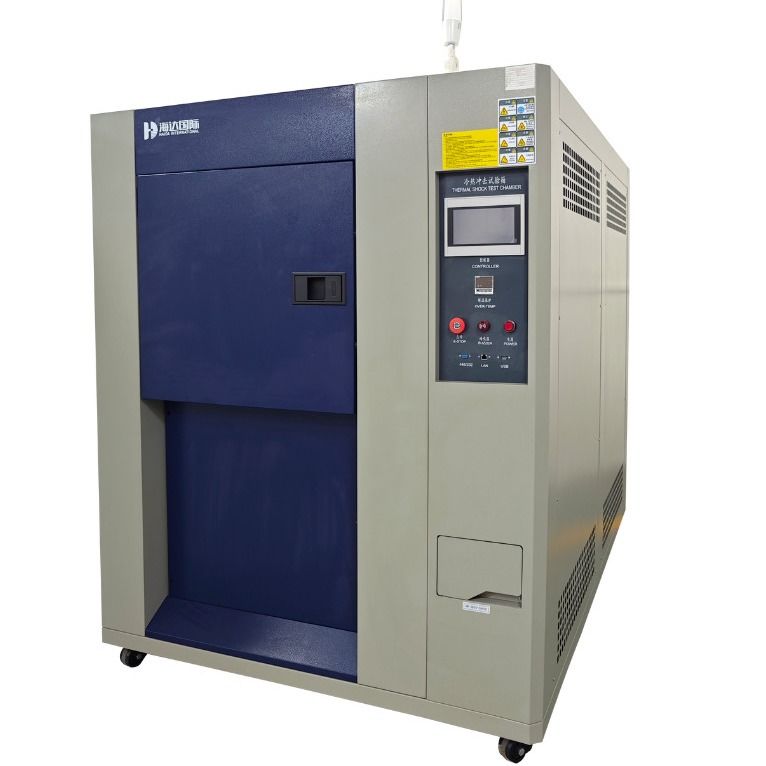

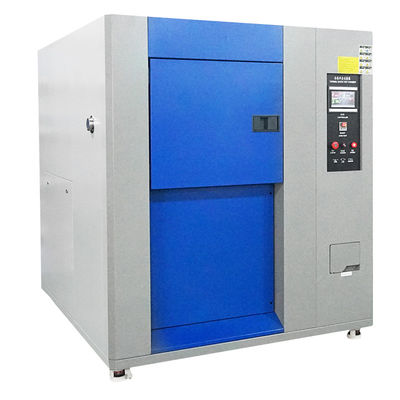

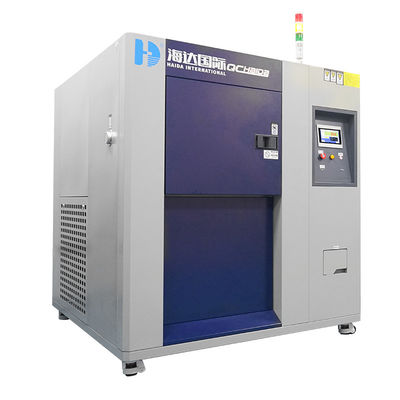

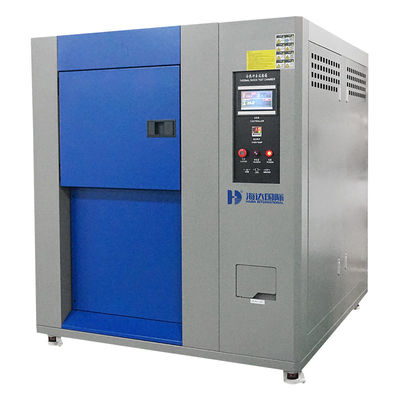

Mesin Uji Guncangan Termal Alat Uji Lingkungan

Mesin Uji Kejut Termal Peralatan Pengujian Lingkungan

Ruang Kejut Termal.pdf

Keterangan:

Mesin Uji Kejut Termaldibagi menjadi area suhu tinggi, area suhu rendah dan area uji tiga bagian, masing-masing area merupakan struktur isolasi yang unik, sehingga melakukan uji dampak panas dan dingin. Dan berdasarkan tingkat suhu tinggi dan suhu sangat rendah dalam lingkungan berkelanjutan yang dapat ditoleransi saat ini, yaitu, dalam waktu sesingkat-singkatnya menguji kerusakan kimia atau fisik akibat pemuaian dan kontraksi termal yang ditimbulkan. Benda-benda yang cocok antara lain logam, plastik, karet, elektronik dan bahan lainnya dapat digunakan sebagai dasar perbaikan produk atau referensi

Fungsi

Uji tumbukan suhu tinggi atau uji tumbukan suhu rendah, waktu maksimal hingga 9999 menit, waktu siklus terbanyak hingga 9999 kali. Mesin dapat memutar dampak secara otomatis atau manual atau secara selektif mengatur dua atau tiga area untuk terkena dampak panas dan dingin. Menggunakan sistem pendingin biner yang sangat efektif untuk pendinginan, sistem pendingin dibagi menjadi berpendingin udara dan berpendingin air. Ini juga dapat dihubungkan dengan komputer, tetapi instrumen rekaman hanya untuk pembelian opsional. Antarmuka operasi kontrol sentuh LCD berwarna dengan bahasa Mandarin dan Inggris, mudah dioperasikan.

Pengoperasian Ruang Kejut Termal: pretreatment, pengujian awal, pengujian, pemulihan, dan akhirnya terdeteksi.

Fitur
•Memenuhi MIL-STD 202F, Metode 107G, Kondisi A, B, C, dan F
MIL-STD 883, Metode 1010.7, Kondisi A, B, C, dan F
• Perlindungan suhu berlebih / suhu rendah pada kondisi padat
•Elemen pemanas kawat nichrome udara terbuka listrik didukung oleh
isolator keramik
•Dua kumparan pendingin LN2 bersirip terbuka
•Roda blower tipe sentrifugal dengan motor terpasang di luar
•Sistem pengangkutan gerbong yang diaktifkan secara pneumatik hingga
enam keranjang produk jaring baja tahan karat
•Uji pengurasan ruang dengan koneksi FPT Tipe 1/4".
• Saklar pintu untuk setiap ruang


Sistem Pendingin Udara
·  kontrol udara:sirkulasi ventilasi paksa, metode termostat keseimbangan (BTC). Metode ini tidak hanya mengacu pada kasus sistem pendingin untuk operasi berkelanjutan, sistem kontrol sesuai dengan titik setel suhu pemanas untuk mengontrol keluaran hasil dengan menghitung keluaran PID secara otomatis, dan pada akhirnya mencapai keseimbangan dinamis.
· Yang dimaksud dengan sirkulasi udara adalah :dibangun antara saluran kipas sirkulasi udara dan sumbu panjang baja tahan karat, penggunaan lemari es hemat energi dan sistem pengaturan, dengan ventilator pertukaran panas yang efektif dan efisien, untuk mencapai tujuan perubahan suhu. Dengan baut penyetel saluran keluar udara yang dapat disesuaikan, sehingga secara signifikan meningkatkan keseragaman suhu ruangan;
· metode pendinginan udara:penukar panas udara diafragma multi-tahap.
· pemanasan udara:Pemanas listrik krom nikel kualitas Watkins.

Spesifikasi:

Catatan

·Jika batas bawah rentang paparan suhu tinggi + 60°C diperlukan atau batas bawah rentang paparan suhu rendah -60°C, silakan pilih opsi “paparan suhu sekitar”

·Jika fluktuasi suhu harus di bawah ±1.8°C silakan pilih “Paket fluktuasi suhu rendah”

·Waktu pemanasan/penurunan suhu hanya berlaku selama pengoperasian ruang independen

·Jika pintu geser yang dioperasikan secara otomatis diperlukan, silakan pilih “Paket pintu otomatis”

·Kondensor berpendingin udara / kondensor berpendingin air keduanya tersedia

·Gunakan hanya pada kondensor berpendingin air

Perangkat Keamanan :

1) Saklar perlindungan panas berlebih pada ruang panas

2) Sakelar perlindungan panas berlebih ruang dingin

3) Alarm kelebihan beban sirkulasi udara

4) Kulkas pelindung tekanan tinggi/rendah

5) Sakelar suhu kompresor

6) Sakelar tekanan udara

7) Sekring

8) Relai suspensi air (spesifikasi berpendingin air saja)

9) Pemutus sirkuit kompresor

10) Pemutus sirkuit pemanas

11) Area uji pelindung panas berlebih/dingin berlebih

12) Katup pembersih udara

Perawatan Harian
·sengatan panas dan dingin saya pemadaman yang lama tidak digunakan secara teratur setiap setengah daya, waktu penyalaan tidak kurang dari satu jam, dan suku cadang terkait serta peralatan pengujian berfungsi dengan baik.


·kotak kejutan panas dan dingin harus dibersihkan secara teratur evaporator: tingkat kebersihan karena pengujian berbeda, dalam efek sirkulasi udara paksa, akan mengumpulkan banyak partikel debu dan benda kecil lainnya pada evaporator harus dibersihkan secara teratur.


·kipas sirkulasi ruang suhu rendah, kipas kondensor dan koreksi keseimbangan bersih: pembersihan dan evaporator serupa karena ruang lingkungan kerja yang berbeda, kipas sirkulasi, akan mengumpulkan banyak debu dan partikel kecil lainnya pada objek kipas kondensor harus dibersihkan secara teratur.


·perangkat kotak kejut panas dan dingin Sebaiknya dipindahkan di bawah bimbingan teknisi instrumentasi Paddy ASHDOWN Lai, untuk menghindari kerusakan pada peralatan, seperti relokasi mandiri pelanggan, harus memiliki teknisi listrik profesional sebelum menyalakan daya untuk memastikan pengoperasian sirkuit yang benar, atau akan membakar komponen terkait peralatan.

Pengoperasian dan pengaturan disederhanakan dengan penggunaan layar LCD layar sentuh (instruksi ditampilkan di layar). Konfirmasi sekilas pola pengujian, suhu area pengujian, siklus suhu, dan tampilan grafik tren.
