Detail produk:
|
Pemakaian: | Kamar Uji Syok Termal Suhu Tinggi dan Rendah | Batas atas pra-panas: | + 200 ° C |
---|---|---|---|
Temp.: | Temperatur sekitar. | Batas bawah pra-dingin: | -65 ° C |
Temp.: | Dalam 10 menit | Bahan area uji: | SUS304 stainless steel |
Sirkulator udara: | Penggemar Sirocco | Unit penggerak peredam: | Silinder udara |
Kondisi lingkungan yang diijinkan: | + 5 ~ 30 ° C | Tekanan suplai air pendingin * 6: | 02 ~ 0.4Mpa |
Mengoperasikan suhu air pendingin.: | +18 hingga 23 ° C | Tingkat kebisingan: | 70 dB atau lebih rendah |
Cahaya Tinggi: | Uji lingkungan Chamber,environmental lab testing equipment |

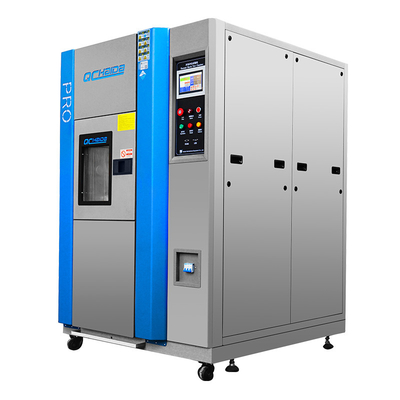

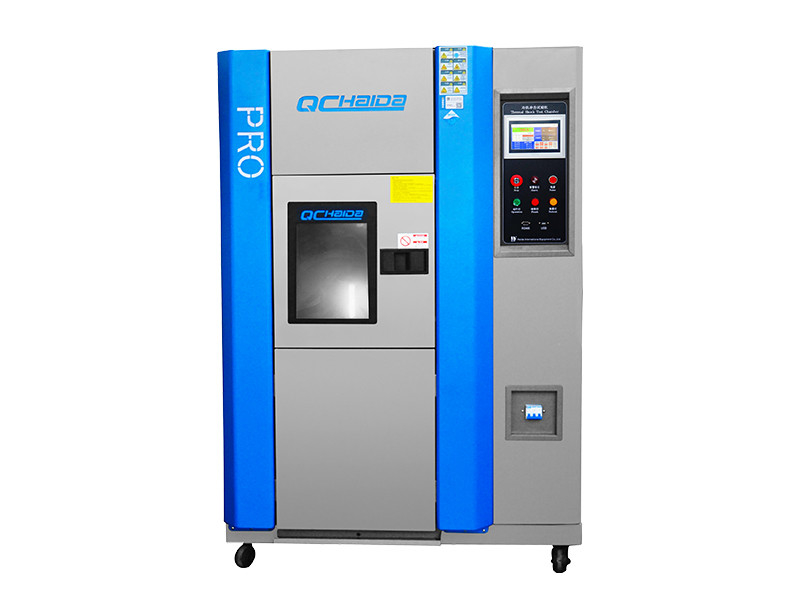

Syok Elektronik Mensimulasikan Ruang Uji Lingkungan Suhu Panas dan Dingin
1. Keterangan:
Mesin Uji Syok Panas Elektronik dan Suhu Dingin ini dapat digunakan untuk menguji struktur material atau material komposit, dalam sekejap dengan tingkat suhu yang sangat tinggi dan lingkungan suhu yang sangat rendah dapat mentolerir terus menerus, di mana perubahan kimia dalam waktu yang paling singkat untuk menguji ekspansi dan kontraksi termal yang disebabkan oleh kerusakan fisik. Mesin kebakaran (atau bagian), peralatan listrik, peralatan, bahan, pelapisan, pelapisan, dan iklim lain yang sesuai untuk pengujian dipercepat
Bentuk struktural ruang kejut termal: ruang ruang kejut termal menggunakan bentuk terpadu struktur komposit, keduanya terletak di ruang atas oleh tangki suhu tinggi, terletak di bagian bawah tangki cryogenic, terletak di bagian belakang kabinet dan unit pendingin terletak setelah sisi kiri panel kontrol listrik yang terdiri dari kabinet (sistem). Dengan cara ini jejak kabinet kecil, struktur kompak, penampilan cantik, unit pendingin ditempatkan di unit rumah terpisah, untuk mengurangi getaran unit pendingin sedang berjalan, dampak kebisingan pada ruangan
B thermal shock chamber bahan kotak luar: lembaran baja cold-rolled berkualitas tinggi, permukaan untuk penyemprotan elektrostatik.
C thermal shock chambers inside walls Bahan: SUS304 stainless steel, tahan korosi, mudah dibersihkan, bagus.
Bahan isolasi D: berkualitas tinggi serat gelas kapas ultra-halus, impor nonflammable PU.
Pemegang sampel E: pemegang sampel stainless steel statis.
Jendela F: Pada kotak (kotak panas) membuka pintu ke jendela pengamatan suhu penghalang kelembaban listrik berukuran 350 × 250 mm.
2. Spesifikasi Mesin Uji Simulasikan Syok Panas dan Suhu Elektronik:
Sistem | Tes dua zona dengan menggunakan peredam switching | |||||||
Ruang tiga zona | ||||||||
Model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Disesuaikan | |||||
Performa | Area tes | Temperatur tinggi. rentang pemaparan * 1 | + 60 ~ hingga + 200 ° C | |||||
Suhu rendah. rentang pemaparan * 1 | -65 hingga 0 ° C | |||||||
Temp. fluktuasi * 2 | ± 1,8 ° C | |||||||
Ruang panas | Batas atas pra-panas | + 200 ° C | ||||||
Temp. waktu pemanasan * 3 | Temperatur sekitar. hingga + 200 ° C dalam 30 menit | |||||||
Ruang dingin | Batas bawah pra-dingin | -65 ° C | ||||||
Temp. pull down time * 3 | Temperatur sekitar. ke -65 ° C dalam 70 menit | |||||||
Temp. pemulihan (2-zona) | Kondisi pemulihan | Dua zona: Suhu tinggi. paparan + 125 ° C 30 mnt, Suhu rendah. paparan -40 ° C 30 mnt; Spesimen 6,5 kg (spesimen keranjang 1,5kg) | ||||||
Temp. Waktu Pemulihan | Dalam 10 menit | |||||||
Konstruksi | Bahan eksternal | Pelat baja tahan karat yang digulung dingin | ||||||
Bahan area uji | SUS304 stainless steel | |||||||
Pintu * 4 | Pintu yang dioperasikan secara manual dengan tombol buka | |||||||
Pemanas | Kawat pemanas strip | |||||||
Unit pendingin | Sistem * 5 | Sistem pendinginan cascade mekanis | ||||||
Kompresor | Gulir kompresor tertutup rapat | |||||||
Mekanisme ekspansi | Katup ekspansi elektronik | |||||||
Pendingin | Sisi suhu tinggi: R404A, Sisi suhu rendah R23 | |||||||
Pendingin | Penukar panas pelat baja stainless | |||||||
Sirkulator udara | Penggemar Sirocco | |||||||
Unit penggerak peredam | Silinder udara | |||||||
Perlengkapan | Port kabel dengan diameter 100mm di sisi kiri (sisi kanan dan ukuran diameter yang dibuat khusus tersedia sebagai opsi), spesimen terminal kontrol catu daya | |||||||
Dimensi dalam (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | Disesuaikan | |||||
Kapasitas area uji | 50L | 100L | Disesuaikan | |||||
Beban area uji | 5 kg | 10 kg | Disesuaikan | |||||
Dimensi luar (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Disesuaikan | |||||
Bobot | 800kg | 1100kg | T / A | |||||
Persyaratan utilitas | Kondisi lingkungan yang diijinkan | + 5 ~ 30 ° C | ||||||
Sumber Daya listrik | AC380V, 50 / 60Hz, tiga fase, 30A | |||||||
Tekanan suplai air pendingin * 6 | 02 ~ 0.4Mpa | |||||||
Tingkat pasokan air pendingin * 6 | 8 m³ / jam | |||||||
Mengoperasikan suhu air pendingin. jarak | +18 hingga 23 ° C | |||||||
Tingkat kebisingan | 70 dB atau lebih rendah |
3. Catatan
. Jika batas eksposur kisaran suhu tinggi diperlukan + 60 ° C atau batas eksposur rentang suhu rendah -60 ° C, silakan pilih opsi "paparan suhu sekitar"
. Jika fluktuasi suhu perlu di bawah ± 1,8 ° C silakan pilih "Paket fluktuasi suhu rendah"
. Waktu pemanasan / penurunan suhu hanya berlaku selama operasi ruang independen
. Jika diperlukan pintu geser yang dioperasikan secara otomatis, silakan pilih "Paket pintu otomatis"
. Kondensor berpendingin udara / Kondensor berpendingin air keduanya tersedia
. Gunakan kondensor berpendingin air saja
4. Fitur
. Penampilan produk, struktur yang wajar, teknologi canggih, material canggih, kinerja pengoperasian yang sederhana dan nyaman serta kinerja peralatan yang andal.
. Peralatan dibagi menjadi kotak panas, kotak dingin, kotak uji tiga bagian, memilih struktur unik dari penyimpanan panas dan efek penyimpanan panas dari analit uji sepenuhnya, menerapkan jalur udara panas dan dingin dengan cara beralih dari suhu panas dan dingin ke wilayah pengujian untuk tujuan pengujian kejut termal.
. Dengan menggunakan alat pengukur paling canggih, controller menggunakan LCD touch touch berwarna manusia besar-mesin interaktif LCD controller antarmuka manusia-mesin, operasi sederhana, mudah dipelajari, dapat diandalkan, dalam bahasa Inggris kondisi operasi sistem penuh, pelaksanaan kurva program Pengaturan.
. dengan 96 spesifikasi tes yang ditetapkan secara independen, waktu dampak 999 jam dan 59 menit, waktu siklus dapat diatur dari 1 hingga 999 dapat direalisasikan operasi otomatis kulkas, untuk mencapai tingkat otomatisasi maksimum, mengurangi beban kerja operator, dalam setiap ﹑ waktu mulai otomatis berlari berhenti bekerja;
5. sistem pendingin udara
. kontrol udara: sirkulasi ventilasi paksa, metode keseimbangan termostat (BTC). Metode ini tidak hanya mengacu pada kasus sistem pendingin untuk operasi kontinu, sistem kontrol sesuai dengan titik setel suhu pemanas untuk mengontrol output dari hasil dengan secara otomatis menghitung output PID, dan akhirnya mencapai keseimbangan dinamis.
. sarana sirkulasi udara: dibangun antara saluran kipas sirkulasi udara dan sumbu panjang dari baja tahan karat, penggunaan lemari es yang efisien energi dan sistem pengaturan, dengan ventilator pertukaran panas yang efektif dan efisien, untuk mencapai tujuan perubahan suhu. Dengan outlet udara yang dapat disesuaikan menyesuaikan baut, sehingga secara signifikan meningkatkan keseragaman suhu ruang;
. metode pendinginan udara: multi-stage diafragma penukar panas udara.
. pemanas udara: pemanas listrik chrome kualitas nikel Watkins.
6. Perangkat Keselamatan Syok Simulasi Suhu Panas dan Dingin Mesin Uji:
. Sakelar perlindungan overheat ruang panas
. Saklar perlindungan overheat ruang dingin
. Alarm kelebihan sirkulasi udara
. Kulkas pelindung tekanan tinggi / rendah
. Sakelar suhu kompresor
. Saklar tekanan udara
. Sekering
. Relai suspensi air (hanya spesifikasi berpendingin air)
. Pemutus sirkuit kompresor
. Pemutus sirkuit pemanas
. Area uji pelindung overheat / overcool
. Katup pembersih udara
7. Kontrol
(Sistem layar sentuh interaktif LCD Berwarna)
Pengoperasian dan pengaturan disederhanakan dengan menggunakan layar LCD layar sentuh (instruksi ditampilkan di layar). Konfirmasi pola-pola pengujian, suhu area pengujian, siklus suhu, dan tampilan grafik tren.
Pengaturan | Input tombol interaktif oleh panel sentuh |
Tampilan | LCD (5,7 inci) |
Fungsi kontrol suhu | Area pengujian: suhu paparan. Ruang panas: suhu pra-pemanasan. Ruang dingin: suhu pra-pendinginan. |
Kontrol PID | |
Kisaran suhu yang telah ditetapkan | Temperatur tinggi: 60 to200'C Temperatur rendah: -78 hingga 0'C |
Pengaturan resolusi | 1'C |
Memasukkan | Termokopel tipe T (Tembaga / Tembaga-Nikel) |
Pengaturan dan rentang indikasi | Waktu yang ditentukan: 0 mnt. hingga 99 jam dan 59 menit. Siklus preset: 1 hingga 9.999 siklus |
Fungsi aksesori | Pengaturan waktu Perlindungan overheat / overcool Kegagalan daya / pemilihan pemulihan Pengaturan waktu pemulihan suhu Memori program Pematian daya otomatis Tampilan waktu terprogram Tes pemilihan mode penyelesaian Grafik tren Tampilan riwayat alarm Kalibrasi sensor Komunikasi RS-232 / USB |
