Getaran Shaker Elektromagnetik/ Mesin Uji Shaker Getaran
Pendahuluan:
Uji getaran acak dari shaker (GB/ t2423.56-2006) dieksitasi oleh sinyal input acak yang mencakup semua komponen frekuensi dalam rentang frekuensi yang ditentukan (pita lebar) setiap saat. Nilai sesaatnya mengikuti distribusi normal (gaussian). Distribusi dalam rentang frekuensi diwakili oleh kurva kepadatan spektral percepatan (ASD).
Getaran acak adalah jenis eksitasi yang paling umum terjadi di dunia nyata. Nilai sesaatnya di masa depan tidak dapat diprediksi oleh keadaan sebelumnya, tetapi hanya dapat diprediksi berdasarkan probabilitas. Faktanya, karakteristik ini berlaku untuk sebagian besar perhitungan yang terkait dengan getaran acak, seperti kelelahan dan tegangan bolak-balik.
Tidak seperti uji sinusoidal, getaran acak dari meja uji selalu tereksitasi dan beresonansi dalam durasi, meskipun tidak dapat mencapai nilai maksimum. Sebagian besar sinyal acak di laboratorium memiliki 3 kali RMS, yang berarti bahwa nilai sesaat eksitasi dalam rentang frekuensi uji dapat diperluas dari nol hingga 3 kali total RMS (R.M.S.). Perbedaan yang lebih besar yang perlu diperhitungkan untuk eksitasi acak adalah akan ada sejumlah besar pergantian tegangan, baik positif maupun negatif, antara titik persilangan. Properti ini akan memengaruhi kerusakan kelelahan dan dengan demikian harapan hidup kegagalan.
Tidak peduli getaran sinusoidal atau getaran acak, hanya dengan pemahaman yang lebih baik tentang produksi produk, transportasi, lingkungan penggunaan, serta sifat dan karakteristik peralatan uji, kita dapat lebih tepat memilih mode getaran kita sendiri yang sesuai, sehingga dapat menyaring produk berkualitas tinggi dan meningkatkan kinerja produk yang cacat.
Sistem Pengujian Getaran Elektro-dinamisLembar Data Kinerja:
| Shaker (Model# EDM-2000) |
| Gaya sinus (puncak) |
30kN |
| Gaya kejut (puncak) |
60 kN |
| Rentang frekuensi |
5～2.600 Hz |
| Perpindahan (kontinu) |
100 mm |
| Kecepatan Maks. |
1,8 m/s |
| Percepatan Maks. |
75 G |
| Diameter Armatur |
445 mm |
| 1st frekuensi resonansi orde |
2.400 Hz |
| Momen eksentrik yang diizinkan |
＞500 Nxm |
| Berat armatur |
40 kg |
| Dimensi sekrup HE/ST |
M10 (metrik) |
| Frekuensi isolasi getaran aksial |
＜3 Hz |
| Muatan Maks. |
500 kg |
| Kebocoran fluks magnetik |
≤1 mT |
| Dimensi (P×L×T, tidak dikemas) |
1.330x860x1.250 mm |
| Berat (tidak dikemas) |
2.500 kg |
| Pemasangan |
Tikar karet (baut jangkar diperlukan) |
| Penguat Daya (Model# VSA-H323A) |
| Output penguat |
30 kVA |
| SNR |
＞65 dB |
| Tegangan output terukur |
120 Vrms |
| Efisiensi penguat |
＞ 90% |
| Dimensi (P×L×T, tidak dikemas) |
800x900x2.100 mm |
| Berat (tidak dikemas) |
500 kg |
| Blower (Model# PBL-W30) |
| Volume udara |
0,46 m3/s |
| Daya |
7,5 kW |
| Diameter saluran udara |
200 mm |
| Tekanan udara |
8,8kPa |
| Pemasangan |
Mampu terhubung ke langit-langit (hingga dua tekukan 90 derajat), lari maks 20’ |
| Meja Selip Horizontal (Model# 30ST-600M) |
| Dimensi |
600x600 mm |
| Ketebalan |
45 mm |
| Batas frekuensi |
2.000 Hz |
| Massa efektif |
54 kg |
|
Catatan:
1. Bantalan film oli bertekanan tinggi digunakan untuk keseragaman yang lebih baik.
|
| Pengontrol Getaran dan Akselerometer |
| Pengontrol Getaran VT-9008-4 |
Pengontrol Getaran 4 Saluran dengan Sine dan Kalibrasi Mandiri. |
| Akselerometer EA-YD-181 |
100mV/g, Rentang: 50g, Frek. Kerja: 1-10kHz, Berat: 11gram, dengan kabel kebisingan rendah 10 kaki |
| Fungsi/aksesori lain yang didukung |
| Ruang lingkungan |
Didukung |
| Perangkat seluler |
Dapat disesuaikan |
| Papan isolasi |
Dapat disesuaikan |
| Perlengkapan |
Dapat disesuaikan |
| Lingkungan kerja sistem |
| Rentang suhu |
0-40℃ |
| Rentang kelembaban |
0～90% , tanpa kondensasi |
| Persyaratan daya |
380V/3ph/50Hz, 40kVA |
| Tekanan udara terkompresi |
0,6 Mpa |
Cara menggunakannya:
1, manual kontrol untuk menyelesaikan prosedur
2, seperti kesalahan Pengoperasian sehingga tidak dapat berfungsi, Anda dapat menggunakan metode pemulihan langkah-langkah input, dan kemudian mengatur satu grup atau langkah-langkah berjalan lainnya.
3, sebelum digunakan untuk menekan sakelar start eksternal, muncul COO yaitu biarkan pergi, buka kuncinya.
4, Badan Taiwan:
1 Selongsong kaki badan meja sebisa mungkin diperbaiki
2 catu daya aktif/bekerja di saluran output tidak dapat dicabut
3 Tempatkan level sejauh mungkin
4 komponen dapat diubah, garis tidak boleh diubah atau dari sambungan.
5 Badan Taiwan tidak boleh semua atau sebagian dari reorganisasi, hanya sesuai dengan spesifikasi untuk satu komponen dan dengan kata sandi konfirmasi asli.
5, amplitudo di dalam kode
1. Jangan sesuaikan terlalu besar sebelum atau sesudah boot
2) amplitudo rendah dari modulasi amplitudo tinggi
3 Kenop Amplitudo Panel Kontrol ditempatkan di item uji posisi tengah: ditempatkan untuk fokus pada titik utama, kurangi kiri rata kanan.
4 Kotak kontrol: Tidak dapat ditempatkan di atas atau di bawah tanah
6, Kode Di Dalam: atur ulang saat berjalan atau beroperasi secara tidak benar
7, Kotak Kontrol:
1) Garis penghubung badan harus dikunci erat setelah digantung
2 sakelar arah getaran dan garis sambungan output adalah korespondensi, tidak dapat menghubungkan yang salah
8, pengujian: Uji non-khusus harus menggunakan uji gelombang penuh
9, badan Taiwan: tidak dapat menghasilkan suara tabrakan, sumbu pusat atas dan bawah saling bersentuhan akan menyebabkan pecahnya potongan baja pegas untuk segera dimatikan, modulasi amplitudo disesuaikan kecil kemudian menyala.
10, lainnya tidak diketahui:
Jangan sembarangan mengubah komponen dan garis internal
11, alasannya buruk:
1 Penggunaan model komputer tidak dapat digunakan untuk kontrol meja goyang
2 tidak dapat memuat ulang driver
2, untuk uji Ista-ia, operator untuk melindungi sampel, untuk mencegah potongan uji meluncur keluar dari meja

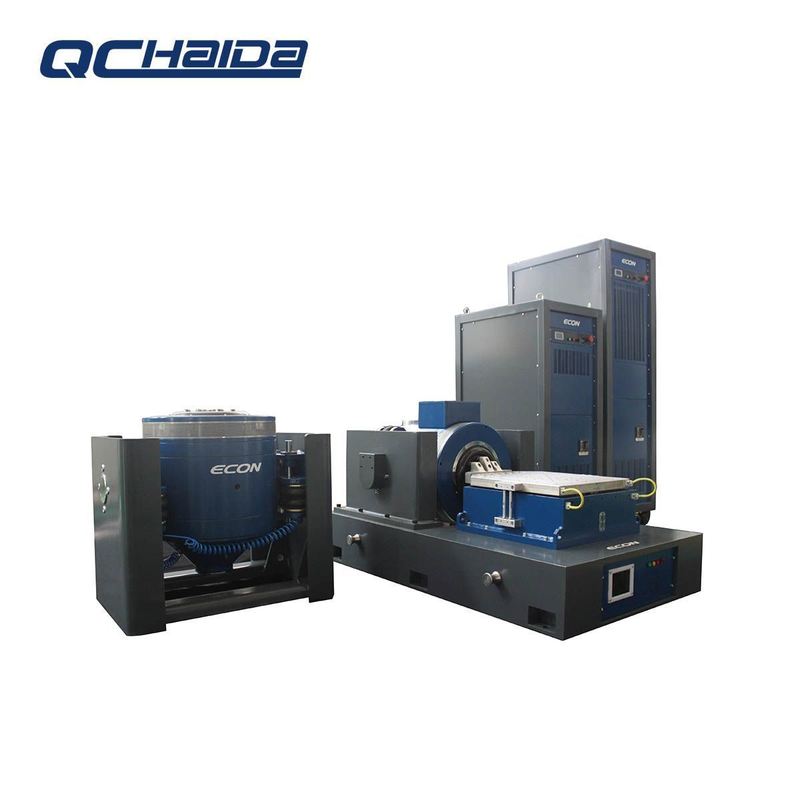

Gambar Sistem Pengujian Getaran Elektro-dinamis
