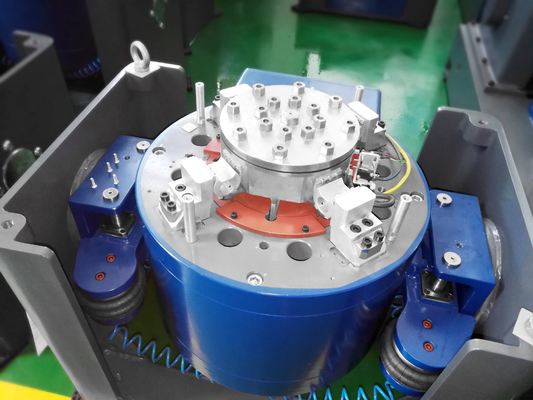

Vibration Shaker Elektromagnetic/ Mesin pengujian Vibration Shaker
Pengantar:
Uji getaran acak shaker (GB/ t2423.56-2006) terinspirasi oleh sinyal input acak yang mencakup semua komponen frekuensi dalam rentang frekuensi yang ditentukan (band lebar) setiap saat.Nilai sesaatnya mematuhi distribusi normal (gaussian)Distribusi dalam rentang frekuensi diwakili oleh kurva kepadatan spektrum akselerasi (ASD).
Getaran acak adalah jenis rangsangan yang paling umum terjadi di dunia nyata. Nilai sesaat masa depan tidak dapat diprediksi oleh keadaan masa lalunya, tetapi hanya dapat diprediksi berdasarkan probabilitas.Bahkan, karakteristik ini berlaku untuk sebagian besar perhitungan yang berkaitan dengan getaran acak, seperti kelelahan dan tegangan bergantian.
Berbeda dengan tes sinusoid, getaran acak tempat uji selalu bersemangat dan resonansi dalam durasi, meskipun tidak dapat mencapai nilai maksimum.Sebagian besar sinyal acak di laboratorium memiliki 3 kali RMS, yang berarti bahwa nilai instan eksitasi dalam rentang frekuensi uji dapat diperpanjang dari nol menjadi 3 kali total RMS (R.M.S.).Perbedaan yang lebih besar yang harus diperhitungkan untuk rangsangan acak adalah bahwa akan ada sejumlah besar perubahan tegangan, baik positif maupun negatif, antara titik persimpangan. Properti ini akan mempengaruhi kerusakan kelelahan dan dengan demikian jangka waktu kegagalan yang diharapkan.
Tidak peduli getaran sinus atau getaran acak, hanya dengan pemahaman yang lebih baik dari produksi produk, transportasi,lingkungan penggunaan dan sifat dan karakteristik peralatan pengujian, dapat kita lebih tepat memilih mode getaran yang tepat, sehingga bisa menyaring produk berkualitas tinggi dan meningkatkan kinerja produk yang cacat.
Sistem pengujian getaran elektrodinamikLembar data kinerja:
| Shaker (Model#EDM-2000) |
| Kekuatan sinus (puncak) |
30kN |
| Kekuatan kejut (puncak) |
60 kN |
| Jangkauan frekuensi |
5 ‰ 2.600 Hz |
| Pergeseran (terusan) |
100 mm |
| Max. Kecepatan |
1.8 m/s |
| Maks. akselerasi |
75 G |
| Diameter Armature |
445 mm |
| 1Sthurutan frekuensi resonansi |
2,400 Hz |
| Momentus eksentrik yang diizinkan |
> 500 Nxm |
| Berat armatur |
40 kg |
| Dimensi sekrup HE/ST |
M10 (metrik) |
| Frekuensi isolasi getaran aksial |
< 3 Hz |
| Maks. muatan |
500 kg |
| Kebocoran fluks magnet |
≤ 1 mT |
| Dimensi (L × W × H, tidak dikemas) |
1,330x860x1,250 mm |
| Berat (tidak dikemas) |
2,500 kg |
| Pemasangan |
Karpet karet (butuh baut jangkar) |
| Amplifier Daya(Model #VSA-H323A) |
| Keluar amplifier |
30 kVA |
| SNR |
> 65 dB |
| Tegangan output nominal |
120 Vrms |
| Efisiensi penguat |
> 90% |
| Dimensi (L × W × H, tidak dikemas) |
800x900x2,100 mm |
| Berat (tidak dikemas) |
500 kg |
| Blower (Model# PBL-W30) |
| Volume udara |
0.46 m3/s |
| Kekuatan |
7.5 kW |
| Diameter saluran udara |
200 mm |
| Tekanan udara |
80,8 kPa |
| Pemasangan |
Mampu terhubung ke langit-langit (hingga dua 90 derajat tikungan), max 20 ̊ berjalan |
| Tabel Slip Horizontal (Model # 30ST-600M) |
| Dimensi |
600x600 mm |
| Ketebalan |
45 mm |
| Batas frekuensi |
2,000 Hz |
| Massa efektif |
54 kg |
|
Catatan:
1. Tekanan tinggi film minyak bantalan digunakan untuk keseragaman yang lebih baik.
|
| Pengontrol getaran dan akselerometer |
| Pengontrol getaran VT-9008-4 |
4 Channel Vibration Controller dengan sinus dan kalibrasi diri. |
| Akselerometer EA-YD-181 |
100mV/g, Jangkauan: 50g, Frekuensi Kerja: 1-10kHz, Berat: 11 gram, dengan kabel kebisingan rendah 10 kaki |
| Fungsi/ aksesori yang didukung lainnya |
| Kamar Lingkungan |
Didukung |
| Perangkat mobile |
Dapat disesuaikan |
| Papan isolasi |
Dapat disesuaikan |
| Perlengkapan |
Dapat disesuaikan |
| Lingkungan kerja sistem |
| Kisaran suhu |
0-40°C |
| Kisaran kelembaban |
0~90%, tidak ada kondensasi |
| Kebutuhan daya |
380V/3ph/50Hz, 40kVA |
| Tekanan udara terkompresi |
0.6 Mpa |
Cara menggunakan IT:
1, manual kontrol untuk menyelesaikan prosedur
2, seperti kesalahan operasi sehingga tidak bisa bekerja, Anda dapat menggunakan metode pemulihan langkah-langkah input, dan kemudian mengatur kelompok tunggal atau langkah-langkah berjalan lainnya.
3, sebelum digunakan untuk menekan tombol start eksternal, muncul COO yaitu melepaskan, membuka kunci.
4, Badan Taiwan:
1 Tulang lengan tubuh meja sejauh mungkin tetap
2 catu daya pada / bekerja di jalur output tidak dapat diputuskan
3 Letakkan tingkat sejauh mungkin
4 komponen dapat diubah, jalur tidak harus diubah atau dari koneksi.
5 Badan Taiwan tidak boleh sepenuhnya atau sebagian dari reorganisasi, hanya sesuai dengan spesifikasi untuk komponen tunggal dan dengan kata sandi konfirmasi asli.
5, amplitudo di dalam kode
1. Jangan mengatur terlalu besar sebelum atau setelah boot
2) amplitudo kunci rendah dari modulasi amplitudo tinggi
3 Panel Kontrol Amplitude Knob ditempatkan di posisi tengah item uji: ditempatkan untuk memfokuskan pada titik utama, mengurangi sisi kiri datar ke kanan.
Kotak kontrol 4: Tidak dapat ditempatkan pada operasi atas atau bawah tanah
6, Inside Code:reset ketika berjalan atau beroperasi dengan tidak benar
7, Kotak Kontrol:
1) Jalur penghubung tubuh harus terkunci erat setelah digantung
2 saklar arah getaran dan garis sambungan output adalah korespondensi, tidak dapat menghubungkan yang salah
8, pengujian: Tes non-khusus harus menggunakan uji gelombang penuh
9, badan Taiwan: tidak dapat menghasilkan suara tabrakan, sentuhan saling sumbu tengah atas dan bawah akan menyebabkan pecahnya bagian baja pegas segera ditutup,Amplitudo modulasi diatur kecil kemudian menyalakan.
10, lainnya tidak diketahui:
Jangan mengubah secara sewenang-wenang komponen internal dan garis
11, alasannya buruk:
1 Penggunaan model komputer tidak dapat digunakan untuk kontrol meja goyang
2 tidak bisa mengisi ulang driver
2, untuk tes Ista-ia, operator untuk melindungi sampel, untuk mencegah potongan uji tergelincir keluar dari tabel

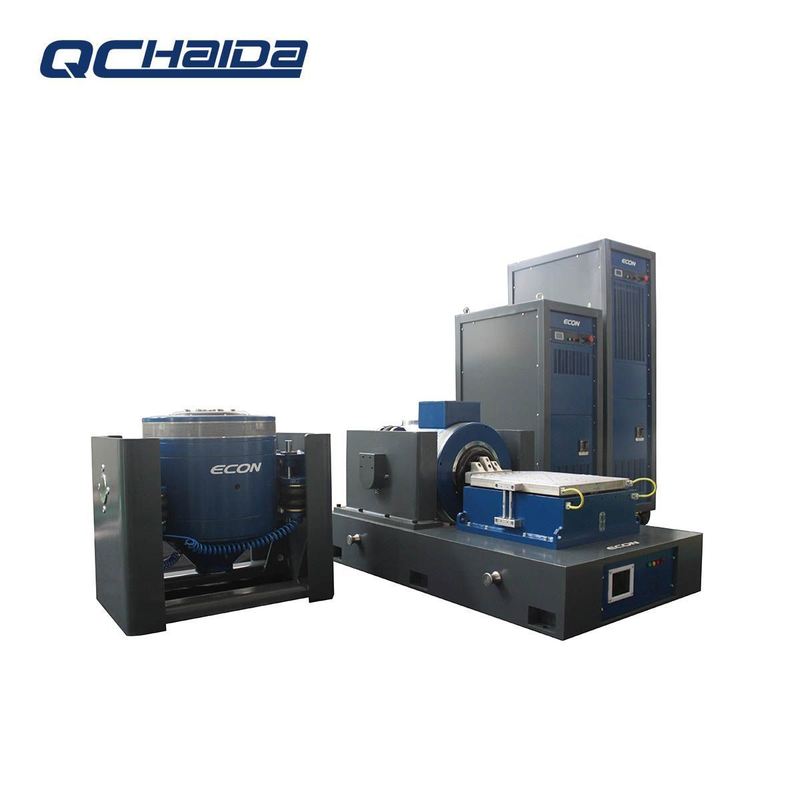

Gambar Sistem Uji Getaran Elektrodinamik
Setelah Layanan:
Jika terjadi masalah selama proses pengujian Anda, kami menjamin:
Tanggapan yang tepat waktu: Tanggapan resmi dalam waktu 48 jam.
Resolusi Cepat: Solusi yang diusulkan dalam waktu 3 hari kerja.
Dukungan Komprehensif: Akses ke manual operasi bahasa Inggris, video instruksional, dan bantuan konferensi video.
Aku tidak tahu.Mengapa Memilih Kami?
Desain Global-Ready
Pemanas tegangan otomatis terintegrasi (110V/220V), kompatibilitas colokan internasional, dan perlindungan indikator yang disertifikasi keamanan.
Dukungan Pasca Penjualan yang Luar Biasa
18 bulan garansi komprehensif. Keuntungan unik industri: Layanan perbaikan gratis untuk pengontrol ̇ bahkan unit pesaing. Cukup kirim pengontrol kepada kami.
Komitmen Kualitas Yang Mengikat
Surat Jaminan Kualitas formal menyertai setiap penandatanganan kontrak, menjamin kinerja dan membangun kepercayaan.
Kemasan Pelindung Industri
(misalnya, Triceratops) dibungkus secara individual dalam film gelembung anti-statis dan diamankan dalam peti kayu diperkuat.
• Absorpsi kejut & ketahanan benturan
• Perlindungan terhadap kelembaban dan korosi
• Bahan yang tidak beracun dan tidak berbau
• Transparansi yang optimal untuk inspeksi
FAQ:T: Apakah Anda perusahaan dagang atau produsen?
A: Produsen terintegrasi dengan 21+ tahun yang mengkhususkan diri dalam peralatan pengujian dan 6 tahun keahlian ekspor.
T: Apa jadwal pengiriman Anda setelah konfirmasi pesanan?
A:Pesenan standar: 10-25 hari kerja
Pemesanan stok: Kapal dalam waktu 3 hari
Catatan: Waktu pengiriman bervariasi tergantung pada spesifikasi produk dan volume pesanan.
T: Apa syarat garansi dan layanan purna jual Anda?
A:12-bulan garansi komprehensif pada semua mesin pengujian
Manfaat unik industri: Perbaikan pengontrol gratis (termasuk unit non-HAIDA)
Dukungan pasca-jaminan: Tim teknis khusus untuk pemecahan masalah, bimbingan operasional, dan penyelesaian keluhan
T: Bagaimana Anda memastikan kualitas produk dan layanan?
A:100% inspeksi pra-pengiriman dengan pengujian kinerja penuh
Desain siap global: Otomatis beralih tegangan (110V/220V), colokan internasional, indikator yang disertifikasi keamanan
Dukungan pelatihan multi-level:
✓ Video instruksi operasi
✓ Pelatihan insinyur di lokasi (atas permintaan)
Keandalan yang terbukti di pasar:
Diakui secara global oleh pengguna industri
T: Apakah Anda menawarkan kustomisasi produk?
A: Ya, kami mengembangkan solusi khusus berdasarkan parameter teknis dan persyaratan aplikasi Anda.
