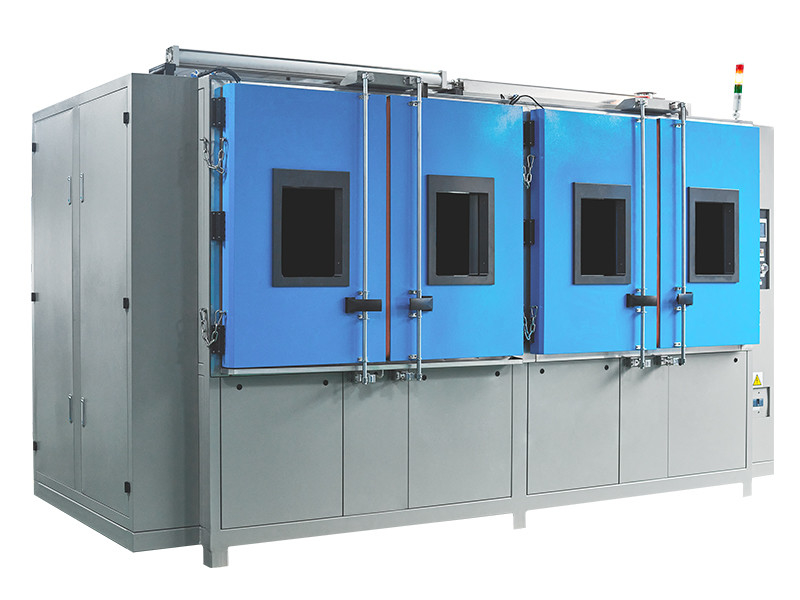

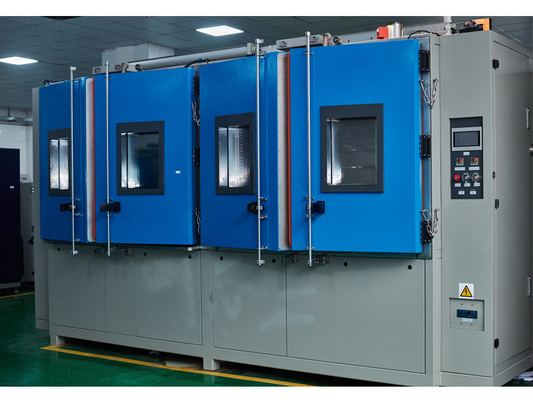

Evaporative Condenser Thermal BTC Tye Air Circulation Thermal Shock Chamber
Thermal Shock Chamber.pdf
Keterangan:
Evaporative Condenser Thermal BTC Tye Air Circulation Thermal Shock Chamber digunakan untuk menguji atau struktur material komposit, dalam sekejap dengan suhu yang sangat tinggi dan suhu rendah di bawah lingkungan yang terus menerus dapat bertahan derajat, agar dalam waktu sesingkat mungkin untuk menguji lambung panasnya menyusut dingin yang disebabkan oleh kerusakan kimia atau fisik
Memenuhi Standar:
Metode uji GB/T2423.1 pada suhu rendah; GB/T2423.2 metode uji suhu tinggi;
Uji suhu GB/T2423.22; uji dampak suhu GJB150.5;
Uji dampak suhu GJB360.7-87; uji dampak suhu GJB367.2-87, 405.
SJ/y73 T10187-91 seri ruang uji suhu SJ/y73 T10186-91 seri ruang uji suhu
IEC68-2-14 _ metode pengujian GB/T2424.13 N_ perubahan suhu - metode pengujian 2002 untuk pedoman pengujian perubahan suhu
GB/T2423.22-2002 tes pelapukan suhu QC/T17-92 suku cadang mobil aturan umum
EIA364-32 program uji kejut termal (siklus suhu) konektor listrik dan soket penilaian dampak lingkungan
Sistem Pendingin
sistem pendingin dan kompresor: Untuk memastikan laju pendinginan ruang dan persyaratan suhu minimum, ruang uji menggunakan sistem pendingin freon cascade biner dari COPELANDBAN Jerman yang terdiri dari kompresor semi-hermetis.Sistem siklus refrigerasi cascade meliputi siklus refrigerasi tekanan tinggi dan tekanan rendah, yang terhubung ke wadah kondensor evaporasi, evaporator dan kondensor akan berfungsi sebagai sirkulasi tekanan rendah evaporator sebagai kondensor sirkulasi dengan tekanan tinggi.
Desain dan Penerapan teknologi pengaturan energi sistem pendingin, perawatan yang efektif dapat menjamin tetapi juga pada energi dan kapasitas pendinginan sistem pendingin dapat disesuaikan dalam kasus operasi normal unit pendingin, sehingga biaya pengoperasian sistem pendingin dan kegagalan turun ke keadaan ekonomi yang lebih
Pekerjaan Pendinginan:
tingkat siklus refrigerasi digunakan terhadap kartu jika siklus, yang terdiri dari dua proses isotermal dan dua proses adiabatik, yang prosesnya adalah sebagai berikut: refrigeran melalui kompresi adiabatik kompresor ke tekanan yang lebih tinggi, konsumsi daya suhu gas buang setelah refrigeran melalui kondensor secara isotermal di dalam dan di sekitar medium heat exchange medium heat sampai empat minggu.Setelah refrigeran mengalir melalui katup penutup kerja ekspansi adiabatik, saat suhu refrigeran menurun.Putaran ini berulang kali untuk mencapai tujuan pendinginan.
Spesifikasi
|
Sistem
|
Tes dua zona dengan cara mengganti damper
|
|
Kamar tiga zona
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Disesuaikan
|
|
Pertunjukan
|
Daerah tes
|
Temperatur tinggi.rentang eksposur*1
|
+60~ hingga +200°C
|
|
suhu rendah.rentang eksposur*1
|
-65 hingga 0 °C
|
|
Suhu.fluktuasi *2
|
±1,8°C
|
|
Kamar panas
|
Batas atas pemanasan awal
|
+200°C
|
|
Suhu.waktu pemanasan*3
|
Suhu sekitarhingga +200°C dalam waktu 30 menit
|
|
Kamar dingin
|
Batas bawah pra-dingin
|
-65°C
|
|
Suhu.menurunkan waktu*3
|
Suhu sekitarhingga -65°C dalam waktu 70 menit
|
|
Suhu.pemulihan (2-zona)
|
Kondisi pemulihan
|
Dua zona: Suhu tinggi.paparan +125°C 30 menit, Suhu rendah.paparan -40°C 30 menit;Spesimen 6,5 kg (keranjang spesimen 1,5kg)
|
|
Suhu.Waktu Pemulihan
|
Dalam 10 menit.
|
|
Konstruksi
|
Bahan luar
|
Pelat baja tahan karat yang digulung dingin
|
|
Bahan area uji
|
Baja tahan karat SUS304
|
|
Pintu*4
|
Pintu yang dioperasikan secara manual dengan tombol buka kunci
|
|
Pemanas
|
Strip kawat pemanas
|
|
Unit pendingin
|
Sistem*5
|
Sistem pendingin kaskade mekanis
|
|
Kompresor
|
Kompresor gulir yang tertutup rapat
|
|
Mekanisme ekspansi
|
Katup ekspansi elektronik
|
|
Pendingin
|
Sisi suhu tinggi: R404A, Sisi suhu rendah R23
|
|
Lebih dingin
|
Penukar panas pelat baja tahan karat
|
|
sirkulasi udara
|
penggemar Sirocco
|
|
Unit penggerak peredam
|
Silinder udara
|
|
Perlengkapan
|
Port kabel dengan diameter 100mm di sisi kiri (sisi kanan dan ukuran diameter yang dibuat khusus tersedia sebagai opsi), terminal kontrol catu daya spesimen
|
|
Dimensi dalam (L x T x D)
|
350x400x350
|
500x450x450
|
Disesuaikan
|
|
Kapasitas area uji
|
50L
|
100L
|
Disesuaikan
|
|
Beban area uji
|
5 kg
|
10 kg
|
Disesuaikan
|
|
Dimensi luar (P x T x T)
|
1230x1830x1270
|
1380x1980x1370
|
Disesuaikan
|
|
Berat
|
800kg
|
1100kg
|
T/A
|
|
Persyaratan utilitas
|
Kondisi lingkungan yang diperbolehkan
|
+5~30°C
|
|
Sumber Daya listrik
|
AC380V, 50/60Hz, tiga fase, 30A
|
|
Tekanan suplai air pendingin*6
|
02~0,4Mpa
|
|
Laju pasokan air pendingin*6
|
8m³ / jam
|
|
Operasi suhu air pendingin.jangkauan
|
+18 hingga 23 °C
|
|
Tingkat kebisingan
|
70 dB atau lebih rendah
|
Catatan
1. Jika batas bawah rentang paparan suhu tinggi + 60°C diperlukan atau batas bawah rentang paparan suhu rendah -60°C, pilih opsi "paparan suhu sekitar"
2. Jika fluktuasi suhu harus di bawah ±1,8°C, silakan pilih "Paket fluktuasi suhu rendah"
3. Waktu pemanasan/penurunan suhu hanya berlaku selama operasi ruang independen
4. Jika diperlukan pintu geser yang dioperasikan secara otomatis, silakan pilih "Paket pintu otomatis"
5. Kondensor berpendingin udara / Kondensor berpendingin air keduanya tersedia
6. Terapkan hanya pada kondensor berpendingin air
