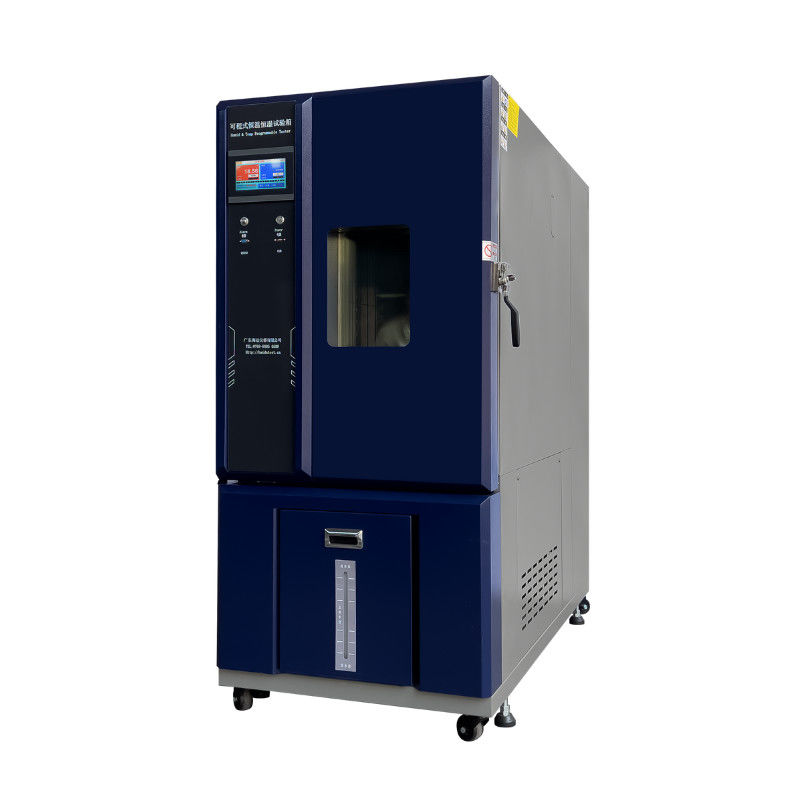

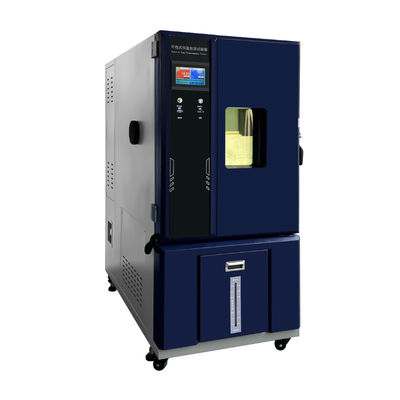

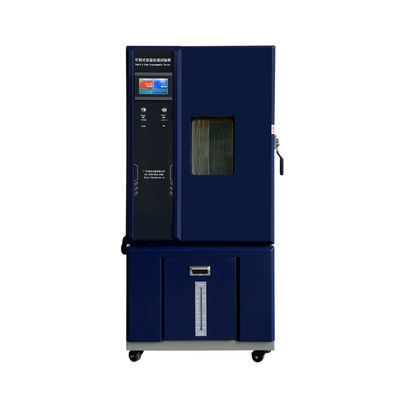

Pengujian Kelembaban Rendah Dan Kosong Suhu Alarm Tingkat Air Kamar Kelembaban
Ruang suhu dan kelembaban.pdf
Unduh:Ruang suhu dan kelembaban.pdf
Fungsi dan Aplikasi:
Pengujian kelembaban Alarm level air rendah dan kosong Temperatur Kelembaban Chamberini terutama untuk menguji dan menentukan parameter dan kinerja listrik, produk elektronik, bahan kimia dan bahan pada perubahan lingkungan dalam suhu tinggi, suhu rendah atau uji konstan.Ini dapat mensimulasikan kondisi lingkungan yang berbeda (suhu dan kelembaban) pada a produk atau material, Ini sesuai untuk menguji kinerja material, seperti tahan panas, tahan kering dan tahan dingin.Ini secara luas berlaku untuk industri pesawat terbang, industri mobil, semikonduktor, bahan kimia, farmasi, bahan makanan, industri peralatan rumah tangga dan bidang penelitian ilmiah.
Struktur dan Karakteristik:
1. ruang kelembaban suhu terdiri dari ruang, sistem pendingin, sistem pemanas, sistem sirkulasi udara dan sistem kontrol.
2. Ruang kerja terbuat dari bahan stainless steel SUS # 304 berkualitas tinggi, kulit luarnya mengadopsi pelat baja A3, penyemprotan elektrostatik permukaan.
3. Sistem isolasi menggunakan wol fiberglass halus atau busa poliuretan untuk memastikan suhu ruang dalam.
4. Kontrol suhu dan kelembaban mengadopsi pengontrol suhu dan kelembaban layar sentuh yang dapat diprogram TEMI880 impor Korea, dengan perhitungan otomatis fungsi PID.
5.Mengadopsi metode pelembab uap, loop sirkulasi air otomatis, dengan fungsi pengisian air otomatis.
6. Sistem pendingin mengadopsi Prancis asli "Tecumseh"unit pendingin dan set lengkap suku cadang pendingin.
7. Mode input sensor PT100.
8. Sistem pemanasan, pemanasan, dehumidifikasi, dan pelembab dapat dioperasikan secara independen sehingga dapat mengurangi biaya pengujian, memperpanjang masa operasi mesin dan menurunkan tingkat kegagalan.
Fitur standar:
- Baja tahan karat # 304 untuk interior
- Cat baja untuk eksterior
- Pintu berinsulasi busa untuk kekakuan dan umur panjang
- Tangki air plastik mudah perawatannya
- Jendela Pengamatan dengan fungsi bebas es
- Sistem pendinginan kinerja tinggi
- Antarmuka pengguna yang mudah untuk pengontrol TEMI-880 PLC
- Satu port kabel 100mm / Pelanggan ditentukan
- Satu rak, memuat 10 Kg & 4 kastor disertakan
- Van Tipe Sirocco, L134, Kipas Angin
- Humidifier Stainless Steel terkontrol PID
- DuPont R-404A [No Fluorine] Refrigerant / 23 untuk di bawah -40 ° C
- Port USB untuk keluaran data
- Lampu interior anti ledakan
- Perekam grafik pencatatan data, perekam tanpa kertas menyimpan data di PLC.
2. Spesifikasi:
Rentang - 40 hingga 150 ° C
|
Suhu / Kelembaban
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Hanya temp
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Kisaran Suhu:
|
-40 ° C ～ 150 ° C
|
|
Kapasitas pendinginan
|
~ 2 kW pada -20 ° C
|
~ 2,5 kW pada -20 ° C
|
~ 4,5 kW pada -20 ° C
|
| |
~ 5,5 kW pada -20 ° C
|
~ 8 kW pada -20 ° C
|
~ 8,5 kW pada - -20 ° C
|
|
Sistem pemanas
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~ 6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluktuasi suhu:
|
± 0,5 ° C
|
|
Gradien Suhu:
|
± 0,5 ° C ～ ± 0,2 ° C
|
|
Tingkat pemanasan†:
|
≥3 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt)
|
|
Tingkat Pendinginan †:
|
Rata-rata ≥1 ℃ / mnt (Model lanjutan 5 - 15 ℃ / mnt)
|
|
Rentang Kelembaban:
|
10 ％ ～ 95 ％ RH (Lihat Diagram Rentang Kelembaban Normal)
|
|
Fluktuasi Kelembaban:
|
± 1,5 ％ RH ～ ± 2,0 ％ RH
|
|
Gradien Kelembaban:
|
± 3 ％ RH
|
|
Ukuran
|
|
Dimensi ruang kerja
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensi eksterior
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Persyaratan Situs
|
|
Persediaan listrik:
|
208V 3Ø 60Hz atau 230V 3Ø 60Hz (khusus pelanggan)
|
|
Air Kelembaban
|
Air sulingan
|
|
Pembuangan Kondensat:
|
Sambungan selang 1/2 "(pembuangan gravitasi)
|
Rentang - 70 hingga 150 ° C
|
Suhu / Kelembaban
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Hanya temp
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Kisaran Suhu:
|
-70 ° C ～ 150 ° C
|
|
Kapasitas pendinginan
|
~ 2,5 kW pada -50 ° C
|
~ 3 kW pada -50 ° C
|
~ 5 kW pada -50 ° C
|
| |
~ 6,5 kW pada -50 ° C
|
~ 8,5 kW pada -50 ° C
|
~ 9 kW pada - -50 ° C
|
|
Sistem pemanas
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~ 6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluktuasi suhu:
|
± 0,5 ° C
|
|
Gradien Suhu:
|
± 0,5 ° C ～ ± 0,2 ° C
|
|
Tingkat pemanasan†:
|
≥3 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt)
|
|
Tingkat Pendinginan †:
|
Rata-rata ≥1 ℃ / mnt (Model lanjutan 5 - 15 ℃ / mnt)
|
|
Rentang Kelembaban:
|
10 ％ ～ 95 ％ RH (Lihat Diagram Rentang Kelembaban Normal)
|
|
Fluktuasi Kelembaban:
|
± 1,5 ％ RH ～ ± 2,0 ％ RH
|
|
Gradien Kelembaban:
|
± 3 ％ RH
|
|
Ukuran
|
|
Dimensi ruang kerja
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensi eksterior
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Persyaratan Situs
|
|
Persediaan listrik:
|
208V 3Ø 60Hz atau 230V 3Ø 60Hz (khusus pelanggan)
|
|
Air Kelembaban
|
Air sulingan
|
|
Pembuangan Kondensat:
|
Sambungan selang 1/2 "(pembuangan gravitasi)
|
3. Performa Uji Stabilitas Suhu Rendah Tinggi dan Kelembaban chamebr:
Dapatkan evaluasi kinerja untuk membantu menyediakan kamar yang sesuai untuk Anda.
Untuk jaminan kinerja yang lebih baik untuk aplikasi siklus suhu dan kelembapan Anda, Haida dapat memberikan penghitungan kinerja yang terjamin berdasarkan persyaratan yang Anda kirimkan.
Silakan gunakan pertanyaan-pertanyaan berikut sebagai panduan untuk menentukan rencana tes Anda.Anda kemudian dapat memberikan informasi ini kepada konsultan lab kami atau email kepada kami, untuk ditinjau oleh konsultan lab kami.Model yang direkomendasikan dengan ukuran pendinginan yang sesuai akan disediakan untuk Anda.
Fitur:
1. tidak korosif
2. Sangat Efisien
3. Kehidupan pelayanan yang panjang
4. Desain Sempurna
5. Konstruksi yang kokoh
6. Sirkulasi udara untuk aliran udara seragam di dalam ruang dalam
7. Suhu dan kelembaban dikontrol secara independen.
8. Mengadopsi Refrigeran yang ramah lingkungan
Aksesoris Opsional:
1. Jepang mengimpor "OYO" Layar Sentuh Pengontrol suhu yang dapat diprogram / Jepang mengimpor Seri UMC Layar Sentuh Pengontrol suhu yang dapat diprogram
2. Kompresor pendingin semi-tertutup "Copeland" di Jerman
3. Port RS485 dan komunikasi
4. Lubang uji suhu
5. Rak ekstra
Opsi Sistem & Kinerja
- Kelembaban Rendah dan Sangat Rendah Memperluas rentang kendali kelembapan.(Diagram Rentang Kelembaban Normal)
- Sistem pendingin air.
- Pembersihan Udara Kering menjaga kelembapan di dalam ruangan sangat rendah dengan membersihkan dengan -40 ° C.Pasokan udara terkompresi diperlukan
- Rak tambahan, memuat 50 Kg
- Port kabel dengan konektor silikon fleksibel, 50, 100, 150mm atau diameter khusus pelanggan
(Diagram Rentang Kelembaban Normal)
4. melihat:
(Desain pendinginan tingkat lanjut sangat ringkas untuk Kamar Seri HD)
