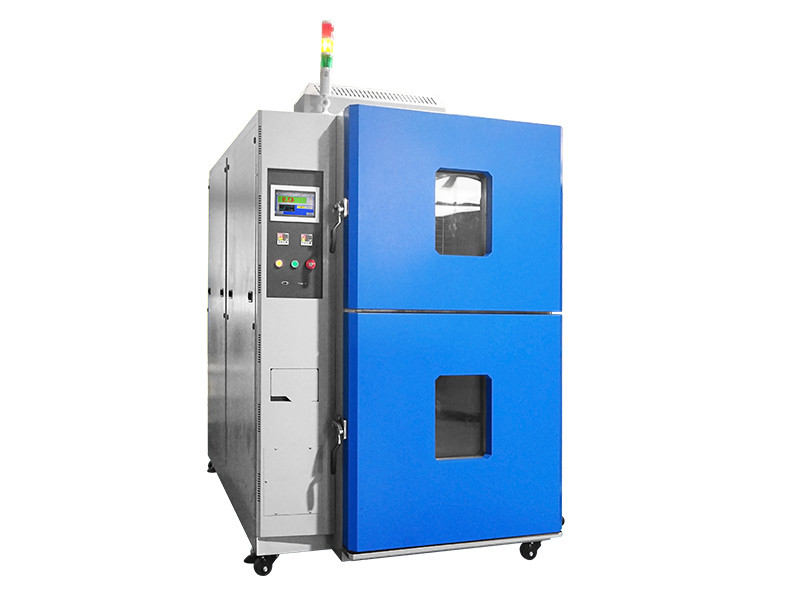

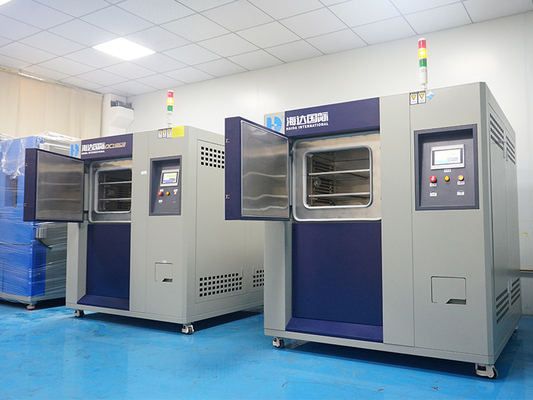

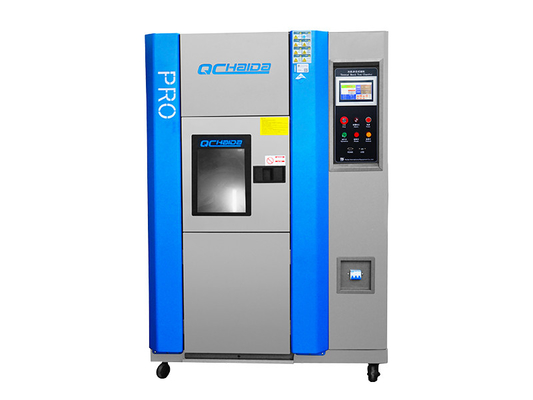

Uji Guncangan Sistem Pembuangan Udara Kering Melihat Jendela Ruang Guncangan Termal
Thermal Shock Chamber.pdf
1. Deskripsi:
Kamar Kejutan Termaladalah mesin uji yang sempurna untuk komponen elektronik, logam, bahan kimia, komponen otomasi, modul komunikasi, industri pertahanan nasional, industri kedirgantaraan, BGA, substrat PCB, IC chip elektronik, keramik semikonduktor, dan bahan polimer tinggi. Gelar dalam sekejap dengan sangat suhu tinggi dan lingkungan suhu sangat rendah dapat mentolerir terus menerus, dimana perubahan kimia dalam waktu paling singkat untuk menguji ekspansi dan kontraksi termal yang disebabkan oleh kerusakan fisik
2. Spesifikasi
|
Sistem
|
Tes dua zona dengan cara mengganti damper
|
|
Kamar tiga zona
|
|
Model
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Disesuaikan
|
|
Pertunjukan
|
Daerah tes
|
Temperatur tinggi.rentang eksposur*1
|
+60~ hingga +200°C
|
|
suhu rendah.rentang eksposur*1
|
-65 hingga 0 °C
|
|
Suhu.fluktuasi *2
|
±1,8°C
|
|
Kamar panas
|
Batas atas pemanasan awal
|
+200°C
|
|
Suhu.waktu pemanasan*3
|
Suhu sekitarhingga +200°C dalam waktu 30 menit
|
|
Kamar dingin
|
Batas bawah pra-dingin
|
-65°C
|
|
Suhu.menurunkan waktu*3
|
Suhu sekitarhingga -65°C dalam waktu 70 menit
|
|
Suhu.pemulihan (2-zona)
|
Kondisi pemulihan
|
Dua zona: Suhu tinggi.paparan +125°C 30 menit, Suhu rendah.paparan -40°C 30 menit;Spesimen 6,5 kg (keranjang spesimen 1,5kg)
|
|
Suhu.Waktu Pemulihan
|
Dalam 10 menit.
|
|
Konstruksi
|
Bahan luar
|
Pelat baja tahan karat yang digulung dingin
|
|
Bahan area uji
|
Baja tahan karat SUS304
|
|
Pintu*4
|
Pintu yang dioperasikan secara manual dengan tombol buka kunci
|
|
Pemanas
|
Strip kawat pemanas
|
|
Unit pendingin
|
Sistem*5
|
Sistem pendingin kaskade mekanis
|
|
Kompresor
|
Kompresor gulir yang tertutup rapat
|
|
Mekanisme ekspansi
|
Katup ekspansi elektronik
|
|
Pendingin
|
Sisi suhu tinggi: R404A, Sisi suhu rendah R23
|
|
Lebih dingin
|
Penukar panas pelat baja tahan karat
|
|
sirkulasi udara
|
penggemar Sirocco
|
|
Unit penggerak peredam
|
Silinder udara
|
|
Perlengkapan
|
Port kabel dengan diameter 100mm di sisi kiri (sisi kanan dan ukuran diameter yang dibuat khusus tersedia sebagai opsi), terminal kontrol catu daya spesimen
|
|
Dimensi dalam (L x T x D)
|
350x400x350
|
500x450x450
|
Disesuaikan
|
|
Kapasitas area uji
|
50L
|
100L
|
Disesuaikan
|
|
Beban area uji
|
5 kg
|
10 kg
|
Disesuaikan
|
|
Dimensi luar (P x T x T)
|
1230x1830x1270
|
1380x1980x1370
|
Disesuaikan
|
|
Berat
|
800kg
|
1100kg
|
T/A
|
|
Persyaratan utilitas
|
Kondisi lingkungan yang diperbolehkan
|
+5~30°C
|
|
Sumber Daya listrik
|
AC380V, 50/60Hz, tiga fase, 30A
|
|
Tekanan suplai air pendingin*6
|
02~0,4Mpa
|
|
Laju pasokan air pendingin*6
|
8m³ / jam
|
|
Operasi suhu air pendingin.jangkauan
|
+18 hingga 23 °C
|
|
Tingkat kebisingan
|
70 dB atau lebih rendah
|
Keunggulan Produk
1. Dua zona ruang uji kejut termal lulus uji standar MIL, DIN, IEC dan ASO, dll
2. IKLIM memberi Anda ruang uji kejut termal tipe baru
3. Dilengkapi dengan area eksperimen 100L dan 300L dan keseragaman suhu yang sangat baik
4. Tekanan suhu yang seragam dapat diterapkan pada sampel.
5. Banyak digunakan dalam penelitian, pengembangan dan pengujian, produksi dan bidang lainnya.
Fitur Produk
1. Waktu pemulihan suhu sampel dipersingkat menjadi dua kasus.
2. Metode dua kotak diadopsi untuk mempersingkat waktu pengujian.
3. Sangat mengurangi dampak getaran sampel saat bergerak di area eksperimen.
4. Dengan fungsi pemulihan suhu kamar.Kemudian sampel dapat dikeluarkan dengan aman setelah pengujian.
5. Mudah untuk mengukur sampel dan dilengkapi dengan kabel kabel tegangan eksternal.
3. Perangkat Keselamatan dari Mesin Simulasi Kejutan Suhu Tinggi dan Rendah Tiga Zona:
- Saklar perlindungan overheat ruang panas
- Sakelar perlindungan overheat ruang dingin
- Alarm kelebihan sirkulasi udara
- Pelindung tekanan tinggi/rendah lemari es
- Sakelar suhu kompresor
- Sakelar tekanan udara
- Sekering
- Relai suspensi air (hanya spesifikasi berpendingin air)
- Pemutus sirkuit kompresor
- Pemutus sirkuit pemanas
- Area uji pelindung overheat/overcool
- Katup pembersih udara
Desain Struktur
1. Shell: Semprotkan pelat baja warna galvanis, pemrosesan semprot elektrostatik permukaan.
2. Pelapis: baja tahan karat SUS 304.
3. Lapisan insulasi termal: Papan busa poliuretan dan serat kaca.
4. Segel: Bahan baku karet silikon kemurnian tinggi Toshiba, efektif mencegah penuaan.
5. Pemanas: Pemanas listrik paduan Ni Cr.
6. Keranjang sampel: baja tahan karat SUS 304;
5 keranjang logam bersih;100L : W700*H40* D410MM / Daya dukung 5kg 300L : W970*H40*D680MM / Daya dukung 10kg.
Kontrol
Pengoperasian dan pengaturan disederhanakan dengan menggunakan tampilan LCD layar sentuh (instruksi ditampilkan di layar).Konfirmasi sekilas pola pengujian, suhu area pengujian, siklus suhu, dan tampilan grafik tren.
|
Pengaturan
|
Input tombol interaktif dengan panel sentuh
|
|
Menampilkan
|
LCD (5,7 inci)
|
|
Fungsi kontrol suhu
|
Area uji: suhu paparan.
Ruang panas: suhu pra-pemanasan.
Ruang dingin: suhu pra-pendinginan.
|
|
kontrol PID
|
|
Kisaran suhu yang telah ditetapkan
|
Suhu tinggi: 60 to200'C
Suhu rendah: -78 hingga 0'C
|
|
Menyetel resolusi
|
1'C
|
|
Memasukkan
|
Termokopel tipe T (Tembaga/Tembaga-Nikel)
|
|
Rentang pengaturan dan indikasi
|
Waktu prasetel: 0 mnt.hingga 99 jam dan 59 menit.
Siklus prasetel: 1 hingga 9.999 siklus
|
|
Fungsi aksesori
|
Preset pengatur waktu
Perlindungan terlalu panas/dingin
Kegagalan daya/pilihan pemulihan
Pengaturan waktu pemulihan suhu
Memori program
Pemutusan daya otomatis
Tampilan waktu terprogram
Pemilihan mode penyelesaian tes
Grafik tren
Tampilan riwayat alarm
Kalibrasi sensor
Komunikasi RS-232/ USB
|
Sistem pendingin udara
1, kontrol udara: sirkulasi ventilasi paksa, metode termostat keseimbangan (BTC).Metode ini tidak hanya mengacu pada kasus sistem pendingin untuk operasi terus menerus, sistem kontrol sesuai dengan titik setel suhu pemanas untuk mengontrol keluaran hasil dengan menghitung keluaran PID secara otomatis, dan pada akhirnya mencapai kesetimbangan dinamis.
2, sarana sirkulasi udara: dibangun antara saluran kipas sirkulasi udara dan sumbu panjang baja tahan karat, penggunaan lemari es hemat energi dan sistem pengaturan, dengan ventilator pertukaran panas yang efektif dan efisien, untuk mencapai tujuan perubahan suhu.Dengan baut penyetel saluran keluar udara yang dapat disesuaikan, sehingga secara signifikan meningkatkan keseragaman suhu ruang;
3, metode pendinginan udara: penukar panas udara diafragma multi-tahap.
4, pemanas udara: Pemanas listrik nikel krom kualitas Watkins.
Tindakan Perawatan Thermal Shock Chambers
1, pilihan lokasi pemasangan yang masuk akal untuk memasang tindakan: kering, tidak meneteskan hujan dan salju.
2, langkah-langkah inspeksi memenuhi syarat dengan tangan setiap hari untuk bahan isolasi pipa uap rusak diblokir untuk konfirmasi teknis dan teknologi pembuangan.
3, alarm dapat dipasang sebagai kebocoran uap bersyarat atau keadaan mematikan suara alarm dan perangkat kecil ringan untuk memfasilitasi diadakannya penemuan langkah-langkah pembekuan risiko dan perbaikan tepat waktu.
4, langkah-langkah inspeksi pemeliharaan instrumen oleh area yang bertanggung jawab untuk inspeksi rutin melalui rute inspeksi yang telah ditentukan.Untuk memeriksa inspeksi isolasi katup pipa normal, inkubator normal, sarana hidrofobik normal, kemasan bahan isolasi termal utuh, catu daya pemanas listrik dan komponen lainnya normal.
Pengemasan & Pengiriman
Simulasi Pelanggan Animatronik Triceratops ditutupi dengan film gelembung udara sebelum memasukkannya ke dalam kotak kayu, yang tidak hanya memiliki penyerapan goncangan yang baik, ketahanan benturan, penyegelan panas dan juga memiliki keunggulan tidak beracun, tidak berbau, korosi kelembaban, transparansi yang baik dll.
pelayanan kami
Jika Anda menghadapi masalah di masa mendatang selama proses pengujian, kami berjanji akan memberi Anda balasan di dalamnya48jam dan solusi menyediakan dalam3 hari kerja.Kami dapat menawarkan video operasi dan muanual operasi bahasa Inggris.Kami dapat menyediakan konferensi video.Jika pelanggan memerlukan layanan di tempat, biaya transportasi dan perjalanan akan ditanggung oleh pelanggan.
1. Pra-layanan
Layanan online 24 Jam untuk konsultasi Anda.
Membantu memilih model yang tepat, dan serangkaian layanan, orang, saran.
2. Layanan menengah
--Memberi Anda penawaran terbaik
--Memberikan diskon untuk banyak pesanan set
--Lakukan permintaan pelanggan:
--Pilih jangka waktu pembayaran yang Anda sukai.
--Segera produksi dan pengiriman, memberi tahu Anda tepat waktu.
--Dapat memberikan nilai faktur sesuka Anda untuk mengurangi pajak Anda.
3.Layanan purna jual
--Layanan garansi 1 tahun dan pemeliharaan seumur hidup.
--Technical Egineer tersedia untuk pelatihan luar negeri.
--Perubahan gratis untuk beberapa bagian
--Konsultasi teknis kendali jarak jauh
--DVD instalasi gratis
--Rencana pemeliharaan
4, Komitmen:
Kami akan menandatangani surat komitmen saat kami menandatangani kontrak, yang akan meningkatkan kepercayaan Anda kepada kami.
5, Kemasan Bagus:
Pengemasan yang Baik: Simulasi Pelanggan Animatronik Triceratops ditutupi dengan film gelembung udara sebelum memasukkannya ke dalam kotak kayu, yang tidak hanya memiliki penyerapan goncangan yang baik, ketahanan benturan, penyegelan panas dan juga memiliki keunggulan tidak beracun, tidak berbau, korosi kelembaban, transparansi yang baik dll .
