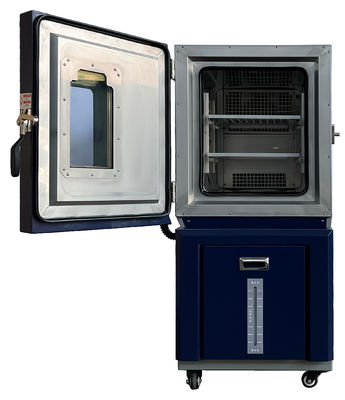

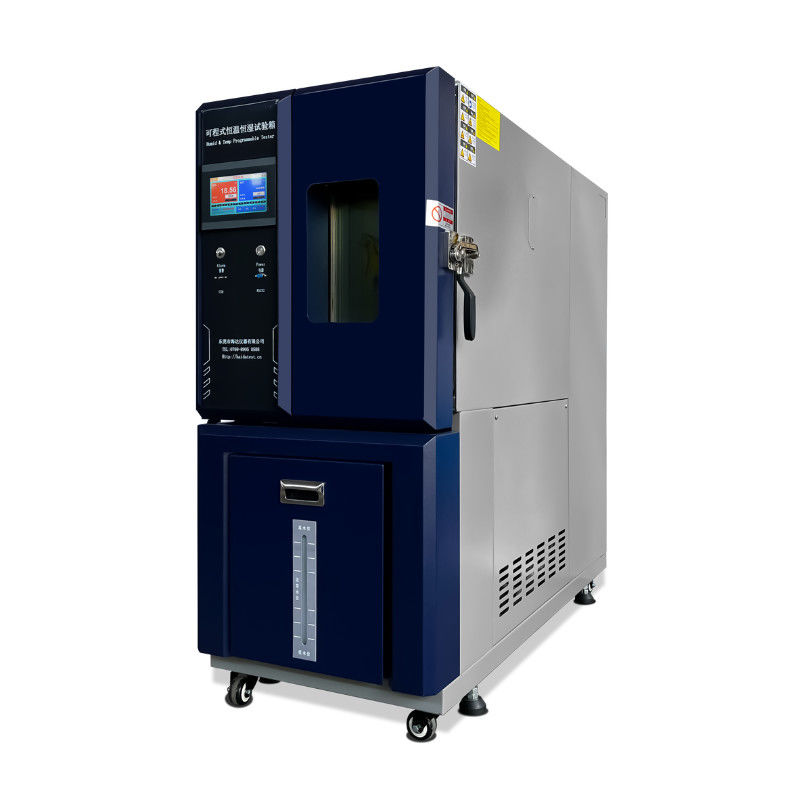

French Tecumseh Auto Computer Kamar Temperatur Kelembaban Konstan Pendinginan Air
Temperatur dan kelembaban chamber.pdf
1. Kinerja
French Tecumseh Auto Computer Kamar Temperatur Kelembaban Konstan Pendinginan Air dapat mensimulasikan suhu dan kelembaban.Kelembaban yang terkendali dari 10% RH hingga 95% RH dapat dipertahankan dalam kisaran suhu bohlam kering + 10 ° C hingga + 85 ° C, dibatasi oleh titik embun 6 ° C.Untuk kondisi titik embun yang lebih rendah (RH rendah atau kelembaban relatif pada suhu bohlam kering rendah), Anda akan membutuhkan pembersih udara kering atau pembersih GN2 (gas nitrogen).Lihat bagan rentang kelembaban pada halaman spesifikasi setiap ruang suhu-kelembaban untuk batas rentang kelembaban.
Opsi Sistem & Kinerja
- Kelembaban Rendah dan Sangat Rendah Memperpanjang rentang kendali kelembaban.(Rentang Kelembaban Normal Diagram)
- Sistem pendingin air.
- Dry Air Purge menjaga kelembaban di dalam ruangan sangat rendah dengan membersihkan dengan -40 ° C.Diperlukan pasokan udara terkompresi
- Rak tambahan, pemuatan 50 Kg
- Port kabel dengan steker silikon fleksibel, 50, 100, 150mm atau diameter khusus pelanggan
2. Spesifikasi French Tecumseh Auto Computer Kamar Temperatur Kelembaban Konstan Pendinginan Air
Kisaran - 70 hingga 150 ° C
| Temp / Kelembaban |
HD-E702-100-7 |
HD-E702-150-7 |
HD-E702-225-7 |
| |
HD-E702-408-7 |
HD-E702-800-7 |
HD-E702-1000-7 |
| Hanya temp |
HD-E702-100T-7 |
HD-E702-150T-7 |
HD-E702-225T-7 |
| |
HD-E702-408T-7 |
HD-E702-800T-7 |
HD-E702-1000T-7 |
| Kisaran suhu: |
-70 ° C ～ 150 ° C |
| Kapasitas pendinginan |
~ 2,5 kW pada -50 ° C |
~ 3 kW pada -50 ° C |
~ 5 kW pada -50 ° C |
| |
~ 6,5 kW pada-50 ° C |
~ 8,5 kW pada -50 ° C |
~ 9 kW pada - -50 ° C |
| Sistem pemanas |
~ 5 kW |
~ 5 kW |
~ 5,5 kW |
| |
~ 6,5 kW |
~ 8,5 kW |
~ 9 kW |
| Fluktuasi suhu: |
± 0,5 ° C |
| Gradien suhu: |
± 0,5 ° C ～ ± 0,2 ° C |
| Tingkat pemanasan†: |
≥3 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt) |
| Tingkat pendinginan †: |
≥1 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt) |
| Rentang kelembaban: |
10 ％ ～ 95 ％ RH (Ref to Normal Humidity Range Diagramed) |
| Fluktuasi kelembaban: |
± 1,5 ％ RH ～ ± 2,0 ％ RH |
| Kelembaban Gradien: |
± 3 ％ RH |
| Ukuran |
Dimensi ruang kerja
(WxDxH) mm: |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Dimensi eksterior
(WxDxH) mm: |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Persyaratan Situs |
| Persediaan listrik: |
208V 3Ø 60Hz atau 230V 3Ø 60Hz (khusus pelanggan) |
| Air Kelembaban |
Air sulingan |
| Kuras Kondensat: |
Koneksi selang 1/2 "(drain gravitasi) |
Kisaran - 40 hingga 150 ° C
| Temp / Kelembaban |
HD-E702-100-4 |
HD-E702-150-4 |
HD-E702-225-4 |
| |
HD-E702-408-4 |
HD-E702-800-4 |
HD-E702-1000-4 |
| Hanya temp |
HD-E702-100T-4 |
HD-E702-150T-4 |
HD-E702-225T-4 |
| |
HD-E702-408T-4 |
HD-E702-800T-4 |
HD-E702-1000T-4 |
| Kisaran suhu: |
-40 ° C ～ 150 ° C |
| Kapasitas pendinginan |
~ 2 kW pada -20 ° C |
~ 2,5 kW pada -20 ° C |
~ 4,5 kW pada -20 ° C |
| |
~ 5,5 kW pada-20 ° C |
~ 8 kW pada -20 ° C |
~ 8,5 kW pada - -20 ° C |
| Sistem pemanas |
~ 5 kW |
~ 5 kW |
~ 5,5 kW |
| |
~ 6,5 kW |
~ 8,5 kW |
~ 9 kW |
| Fluktuasi suhu: |
± 0,5 ° C |
| Gradien suhu: |
± 0,5 ° C ～ ± 0,2 ° C |
| Tingkat pemanasan†: |
≥3 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt) |
| Tingkat pendinginan †: |
≥1 ℃ / mnt rata-rata (Model lanjutan 5 - 15 ℃ / mnt) |
| Rentang kelembaban: |
10 ％ ～ 95 ％ RH (Ref to Normal Humidity Range Diagramed) |
| Fluktuasi kelembaban: |
± 1,5 ％ RH ～ ± 2,0 ％ RH |
| Kelembaban Gradien: |
± 3 ％ RH |
| Ukuran |
Dimensi ruang kerja
(WxDxH) mm: |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Dimensi eksterior
(WxDxH) mm: |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Persyaratan Situs |
| Persediaan listrik: |
208V 3Ø 60Hz atau 230V 3Ø 60Hz (khusus pelanggan) |
| Air Kelembaban |
Air sulingan |
| Kuras Kondensat: |
Koneksi selang 1/2 "(drain gravitasi) |
3. Fitur:
Eksterior stainless steel
Pemutusan termal penuh di sekitar bingkai pintu
Satu port kabel berdiameter 50mm (2 ") di sebelah kiri, dengan colokan silikon fleksibel
Tiga tingkat perlindungan overheat
Kekuatan utama 115V untuk model BTL-433
Performa tinggi dan operasi yang tenang (65 dBa)
Panel servis mudah diangkat, akses listrik di sebelah kiri
PROGRAMER / KONTROLER WATLOW F4T
Kontroler PID populer dengan operasi layar sentuh
Menyimpan 40 profil yang berbeda
Jenis langkah meliputi: ramp, rendam, lompat / ulangi, mulai otomatis, dan berakhir
Antarmuka Ethernet untuk pemantauan dan pengoperasian jarak jauh
Fitur standar:
- Baja stainless # 304 untuk interior
- Cat baja untuk eksterior
- Pintu berlapis busa untuk kekakuan dan umur panjang
- Tangki air plastik mudah dirawat
- Jendela Observasi dengan fungsi bebas es
- Sistem pendingin kinerja tinggi
- Antarmuka pengguna yang mudah untuk pengontrol TEMI-880 PLC
- Satu port kabel 100mm / Pelanggan ditentukan
- Termasuk satu rak, memuat 10 Kg & 4 kastor
- Van Tipe Sirocco, L134, Kipas
- PID dikendalikan-Humidifier Baja Stainless
- DuPont R-404A [Tanpa Fluor] Refrigerant / 23 untuk di bawah -40 ° C
- Port USB untuk output data
- Lampu interior anti-ledakan
- Perekam grafik pencatatan data, perekam tanpa kertas menyimpan data dalam PLC.
Indikator kinerja
Rentang Suhu RT + 10 ℃ ~ 100 ℃ Kelembaban 80 ~ 98% R · Fluktuasi / keseragaman ≤ ± 0,5 ℃ / ± 2 ℃ penyimpangan suhu + 2%, - 3% R · H Waktu pemanasan sekitar 20 menit pada suhu kamar ~ 100 ℃ kontrol suhu ± 1 ℃ ± 2%
Sistem pengaturan
Pengontrol suhu mikro yang diimpor pengontrol terintegrasi basah (menampilkan langsung persentase kelembaban).
Akurasi pengaturan rentang akurasi: suhu ± 0,1 ℃, kelembaban ± 0,1% R · H, menunjukkan akurasi: suhu ± 0,1 ℃, suhu ± 0,1% R · Suhu H dan sensor kelembaban resistensi platinum platinum · PT100Ω.
Sistem pemanas adalah sistem yang sepenuhnya independen, pemanas nichrome pemanas listrik.
Sistem humidifikasi eksternal yang terisolasi, pelembab evaporatif tipe boiler stainless steel.
Sistem sirkulasi suhu rendah kebisingan motor AC, roda angin sentrifugal berdaun.
Sistem pemanas
Pemanasan inframerah-jauh menggunakan kecepatan pemanasan kawat paduan nikel-kromium;
Sistem suhu tinggi, suhu rendah sepenuhnya independen;
Kontrol suhu P · I · D + S · S · R sistem dengan kontrol koordinasi saluran;
Kontrol suhu daya output oleh kalkulus komputer mikro, untuk mencapai akurasi tinggi dan efisiensi daya efisiensi tinggi.
