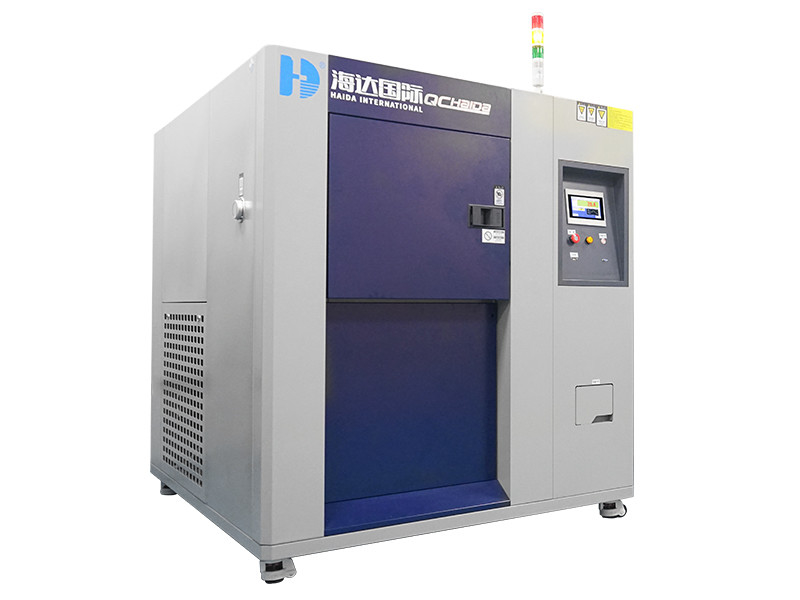

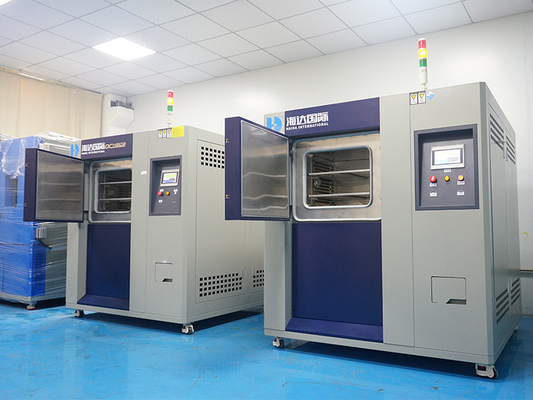

Akurasi Tinggi Thermal Shock Air Test Chamber Shock Thermal Test Equipment
Thermal Shock Chamber.pdf
Keterangan:
Alat Uji Syok Termaladalah mesin uji yang sempurna untuk komponen elektronik, logam, bahan kimia, komponen otomasi, modul komunikasi, industri pertahanan nasional, industri kedirgantaraan, BGA, substrat PCB, IC chip elektronik, keramik semikonduktor, dan bahan polimer tinggi.
Spesifikasi
| Sistem |
Tes dua zona dengan cara mengganti damper |
| Kamar tiga zona |
| Model |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Disesuaikan |
| Pertunjukan |
Daerah tes |
Temperatur tinggi.rentang eksposur*1 |
+60~ hingga +200°C |
| suhu rendah.rentang eksposur*1 |
-65 hingga 0 °C |
| Suhu.fluktuasi *2 |
±1,8°C |
| Kamar panas |
Batas atas pemanasan awal |
+200°C |
| Suhu.waktu pemanasan*3 |
Suhu sekitarhingga +200°C dalam waktu 30 menit |
| Kamar dingin |
Batas bawah pra-dingin |
-65°C |
| Suhu.menurunkan waktu*3 |
Suhu sekitarhingga -65°C dalam waktu 70 menit |
| Suhu.pemulihan (2-zona) |
Kondisi pemulihan |
Dua zona: Suhu tinggi.paparan +125°C 30 menit, Suhu rendah.paparan -40°C 30 menit;Spesimen 6,5 kg (keranjang spesimen 1,5kg) |
| Suhu.Waktu Pemulihan |
Dalam 10 menit. |
| Konstruksi |
Bahan luar |
Pelat baja tahan karat yang digulung dingin |
| Bahan area uji |
Baja tahan karat SUS304 |
| Pintu*4 |
Pintu yang dioperasikan secara manual dengan tombol buka kunci |
| Pemanas |
Strip kawat pemanas |
| Unit pendingin |
Sistem*5 |
Sistem pendingin kaskade mekanis |
| Kompresor |
Kompresor gulir yang tertutup rapat |
| Mekanisme ekspansi |
Katup ekspansi elektronik |
| Pendingin |
Sisi suhu tinggi: R404A, Sisi suhu rendah R23 |
| Lebih dingin |
Penukar panas pelat baja tahan karat |
| sirkulasi udara |
penggemar Sirocco |
| Unit penggerak peredam |
Silinder udara |
| Perlengkapan |
Port kabel dengan diameter 100mm di sisi kiri (sisi kanan dan ukuran diameter yang dibuat khusus tersedia sebagai opsi), terminal kontrol catu daya spesimen |
| Dimensi dalam (L x T x D) |
350x400x350 |
500x450x450 |
Disesuaikan |
| Kapasitas area uji |
50L |
100L |
Disesuaikan |
| Beban area uji |
5 kg |
10 kg |
Disesuaikan |
| Dimensi luar (P x T x T) |
1230x1830x1270 |
1380x1980x1370 |
Disesuaikan |
| Berat |
800kg |
1100kg |
T/A |
|
Persyaratan utilitas
|
Kondisi lingkungan yang diperbolehkan |
+5~30°C |
| Sumber Daya listrik |
AC380V, 50/60Hz, tiga fase, 30A |
| Tekanan suplai air pendingin*6 |
02~0,4Mpa |
| Laju pasokan air pendingin*6 |
8m³ / jam |
| Operasi suhu air pendingin.jangkauan |
+18 hingga 23 °C |
| Tingkat kebisingan |
70 dB atau lebih rendah |
Catatan
1. Jika batas bawah rentang paparan suhu tinggi + 60°C diperlukan atau batas bawah rentang paparan suhu rendah -60°C, pilih opsi "paparan suhu sekitar"
2. Jika fluktuasi suhu harus di bawah ±1,8°C, silakan pilih "Paket fluktuasi suhu rendah"
3. Waktu pemanasan/penurunan suhu hanya berlaku selama operasi ruang independen
4. Jika diperlukan pintu geser yang dioperasikan secara otomatis, silakan pilih "Paket pintu otomatis"
5. Kondensor berpendingin udara / Kondensor berpendingin air keduanya tersedia
6. Terapkan hanya pada kondensor berpendingin air
Perangkat Keamanan
- Saklar perlindungan overheat ruang panas
- Sakelar perlindungan overheat ruang dingin
- Alarm kelebihan sirkulasi udara
- Pelindung tekanan tinggi/rendah lemari es
- Sakelar suhu kompresor
- Sakelar tekanan udara
- Sekering
- Relai suspensi air (hanya spesifikasi berpendingin air)
- Pemutus sirkuit kompresor
- Pemutus sirkuit pemanas
- Area uji pelindung overheat/overcool
- Katup pembersih udara
Kontrol
Pengoperasian dan pengaturan disederhanakan dengan menggunakan tampilan LCD layar sentuh (instruksi ditampilkan di layar).Konfirmasi sekilas pola pengujian, suhu area pengujian, siklus suhu, dan tampilan grafik tren.
| Pengaturan |
Input tombol interaktif dengan panel sentuh |
| Menampilkan |
LCD (5,7 inci) |
| Fungsi kontrol suhu |
Area uji: suhu paparan.
Ruang panas: suhu pra-pemanasan.
Ruang dingin: suhu pra-pendinginan.
|
| kontrol PID |
| Kisaran suhu yang telah ditetapkan |
Suhu tinggi: 60 to200'C
Suhu rendah: -78 hingga 0'C
|
| Menyetel resolusi |
1'C |
| Memasukkan |
Termokopel tipe T (Tembaga/Tembaga-Nikel) |
| Rentang pengaturan dan indikasi |
Waktu prasetel: 0 mnt.hingga 99 jam dan 59 menit.
Siklus prasetel: 1 hingga 9.999 siklus
|
| Fungsi aksesori |
Preset pengatur waktu
Perlindungan terlalu panas/dingin
Kegagalan daya/pilihan pemulihan
Pengaturan waktu pemulihan suhu
Memori program
Pemutusan daya otomatis
Tampilan waktu terprogram
Pemilihan mode penyelesaian tes
Grafik tren
Tampilan riwayat alarm
Kalibrasi sensor
Komunikasi RS-232/ USB
|
