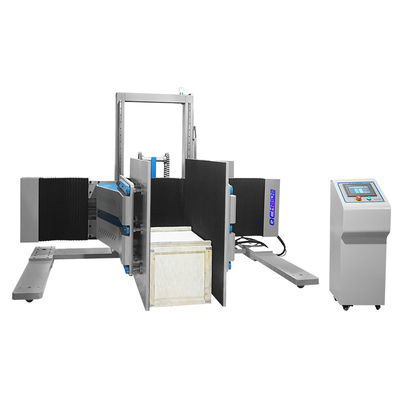

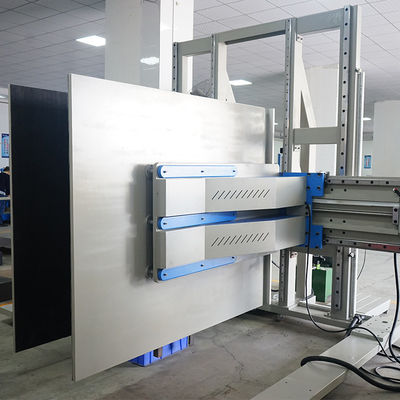

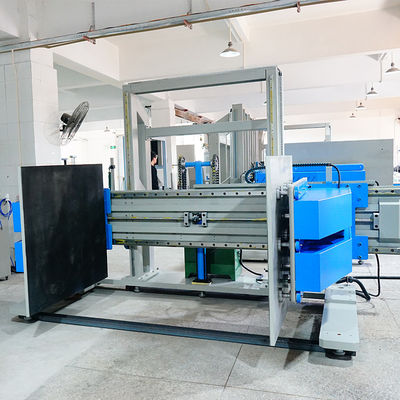

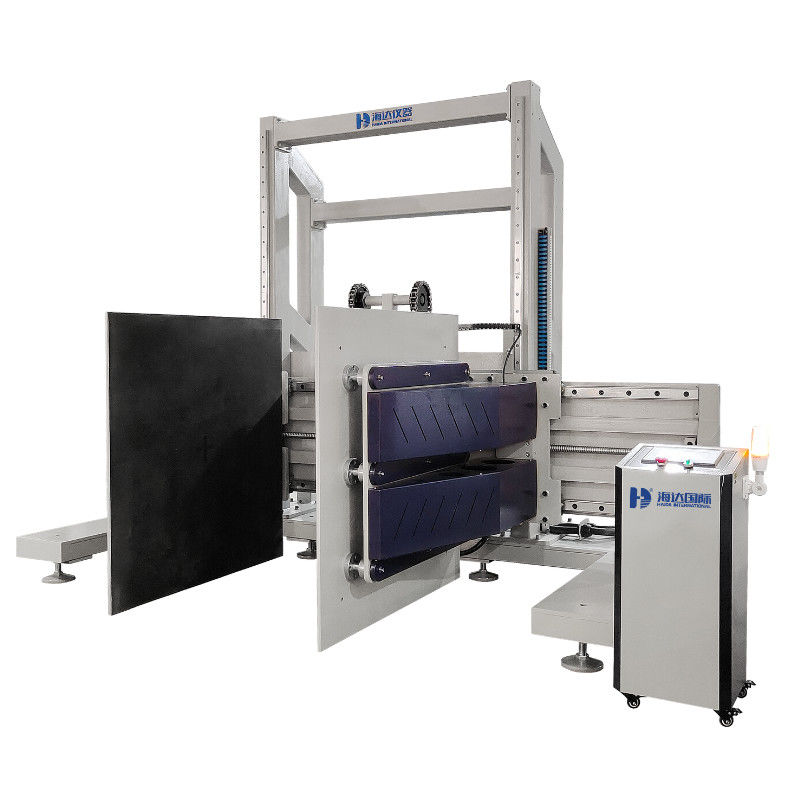

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
    • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​
  • ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​

    Detail produk:

    Place of Origin: China
    Nama merek: Haida
    Sertifikasi: CE,,ISO
    Nomor model: HD-A534

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1 Set
    Harga: Negotiation
    Kemasan rincian: Setiap set dilindungi dengan serat resin dan Film PP, kemudian dimasukkan ke dalam kasus kayu yang k
    Waktu pengiriman: 20 hari setelah pesanan dikonfirmasi
    Payment Terms: L/C, T/T, D/A, D/P, Western Union, MoneyGram
    Menyediakan kemampuan: 300 set per bulan
    Hubungi sekarang
    Detil Deskripsi produk
    Berat spesimen maksimum: 600 kg Periode garansi: 1 tahun
    Menjepit kekuatan tekanan: 400-3000Lb (dapat disesuaikan) Ukuran plat penjepit: Tinggi 48 inci X kedalaman 48 inci
    Piring penjepit tinggi yang bisa disesuaikan: 0 ~ 1000mm Piring penjepit lebar yang bisa disesuaikan: 200 ~ 2000mm
    Motor: Servo Motor Panasonic Ketepatan: dalam ± 5%
    Tingkat kekuatan penjepit: 0.25-2.5mm / dtk (menurut ISTA 6- SAMS CLUB) Paksa korektor: Ini menampilkan nilai gaya dan digunakan untuk mengkalibrasi gaya penjepit.
    Akurasi kalibrasi: ± 1% FS Lebar perangkat: Kurang dari 2,5 m
    Kekuasaan: 220v / 60Hz Semua berat: 2000kg



    ASTM D6055 ISTA Packaging Testing Equipment Untuk Clamp Force Testing



    ASTM D6055 ISTA Packaging Testing Equipment For Clamp Force Testing​Mesin uji kekuatan Clamp HD-A535.pdf





    Perlindungan keamanan

    Perlindungan kelebihan beban, perlindungan tegangan lebih & perangkat perlindungan posisi terbatas



    Penggunaan:

    Bentuk spesimen

    Paket transportasi berparalel paralel

    Max. Maks. Specimen weight Berat spesimen

    500kg

    Menjepit kekuatan tekanan

    Menurut diagram pengangkutan pada sampel uji, operator dapat menambahkan gaya tekanan 400 ~ 3000Lb (dapat disesuaikan) pada permukaan yang sesuai

    Ukuran papan penjepit

    H * D 48 * 48 inci

    Tinggi papan penjepit disesuaikan

    0 ~ 500mm

    Kecepatan elevasi

    10 ~ 300mm / menit opsional

    Lebar ekspansi papan penjepit

    200 ~ 2000mm

    Dimensi alas tiang

    W * D 1500 * 1500mm

    Persyaratan papan penjepit

    Make sure the two clamping board are flat, parallel and non-deform under the work condition(2000Pound) and clamp board and land are vertical. Pastikan kedua papan penjepit datar, paralel dan tidak cacat dalam kondisi kerja (2000 pound) dan papan penjepit dan tanah vertikal. Clamping board thickness no less than 25mm. Ketebalan papan penjepit tidak kurang dari 25mm.

    Korektor kekuatan

    Tampilan nilai gaya digunakan untuk memperbaiki gaya penjepitan

    Presisi kekuatan

    Tingkat standar nasional 1,6

    Operasi

    Batang pengoperasian manual mensimulasikan aksi operasi truk sebenarnya seperti kontrol penjepitan, pembukaan, pengangkatan, fork, atau operasi mode switching otomatis truk garpu (ketebalan papan penjepit tidak kurang dari 25mm)

    Lebar perangkat

    Kurang dari 2,5 m





























































    Parameter

    Kekuatan penjepit

    1T

    warna

    pilihan

    Resolusi

    1 / 100.000

    Ruang Uji (L x W x H)

    100x100 x 100cm

    Uji kecepatan

    10 ± 3mm / mnt

    Bobot

    sekitar 300kg

    Kekuasaan

    1 #, 220V / 50HZ





    Metode Pengujian Kompresi Penjepit Produk Besar

    1.Before placing the packaged product between platens, verify that the clamp force using the clamp indicator. 1. Sebelum menempatkan produk yang dikemas di antara platens, pastikan gaya penjepit menggunakan indikator penjepit. The indicator should be placed between the axes of the platen articulation points approximately 1/2 way up the platens. Indikator harus ditempatkan di antara sumbu titik artikulasi pelat sekitar 1/2 jalan di atas pelat.

    2. Setiap kali produk dijepit, gaya harus diterapkan minimal 15 detik dan tidak melebihi 1 menit.

    3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package (see flush platen photo 4). 3. Oleskan gaya penjepit pada sampel dengan pelat diletakkan di lantai dan tepi depan pelat rata dengan bagian depan paket (lihat foto pelat flush 4). If the package is too large for the clamps to be flush to front edge (ie, large refrigerator, tractor etc.), clamp as close to the edge as possible. Jika paket terlalu besar untuk klem untuk menyiram ke tepi depan (yaitu, lemari es besar, traktor dll), jepit sedekat mungkin ke tepi.

    4. Jepit produk sebanyak 10 kali dalam orientasi flush.

    5. Apply the clamp force on the packaged product with the platens in a 6×6 inch(15.2x15.2cm) offset position(see fig 5 ). 5. Terapkan gaya penjepit pada produk yang dikemas dengan platens dalam posisi offset 6 × 6 inci (15.2x15.2cm) (lihat gbr 5). Both the horizontal and vertical offset dimensions are measured at the front bottom corner of the platen. Dimensi offset horizontal dan vertikal diukur di sudut depan depan pelat. If the package is too large for the clamp to be positioned 6-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jika paket terlalu besar untuk diposisikan klem 6 inci dari tepi depan (mis. Lemari es besar, traktor dll.), Jepit sedekat mungkin dengan posisi ini.

    1)Exception number 1: for large products with an obvious, visible external skid(see fig 6), offset clamp testing is not conducted if the product does not extend beyond any part of the skid and there is some form of handling graphic or note that indicates to clamp only from the skid. 1) Pengecualian nomor 1: untuk produk besar dengan skid eksternal yang terlihat jelas (lihat gbr 6), pengujian klem offset tidak dilakukan jika produk tidak melampaui bagian skid dan ada beberapa bentuk penanganan grafik atau catatan yang mengindikasikan hanya menjepit dari skid. If there is no graphic or not indicating this or there is some overhang beyond the skid, then the entire clamp test protocol is conducted. Jika tidak ada grafik atau tidak menunjukkan ini atau ada beberapa overhang di luar skid, maka seluruh protokol uji penjepit dilakukan.

    2) Pengecualian nomor 2: Jika tinggi produk, ketika ditempatkan dalam orientasi pengiriman normal, adalah ≤ 12 inci, pengujian offset 6 x6 inci tidak dilakukan.

    6. Jepit produk sebanyak 10 kali dengan penjepit pada posisi offset 6 x 6 inci.

    7. Repeat step 5.2.5 except with a 2 x6 inch offset clamp position. 7. Ulangi langkah 5.2.5 kecuali dengan posisi penjepit offset 2 x 6 inci. The 2 x6 inch offset is similar to the 6 x6 inch offset except the platens are oriented such that they are 2-inches from the floor and 6-inches back from the package's front edge. Offset 2 x 6 inci mirip dengan offset 6 x 6 inci, kecuali platens yang diorientasikan sedemikian rupa sehingga berjarak 2 inci dari lantai dan 6 inci di belakang dari tepi depan paket. If the package is too large for the clamps to be positioned 2-inches from the front edge (ie, large refrigerator, tractor etc.), clamp as close to this position as possible. Jika paket terlalu besar untuk klem diposisikan 2-inci dari tepi depan (yaitu, lemari es besar, traktor dll.), Jepit sedekat mungkin dengan posisi ini.

    8. Ulangi flush dan offset jepitan pada semua sisi lain dari produk yang ditunjukkan dalam grafik penanganan yang dapat diterima untuk penanganan penjepit.

    Menurut standar putusan, jika ada satu item gagal tes, maka diajukan "Lembar Penanganan Kegagalan Uji



    Kekuatan penjepit:

    50-3000kg

    Ukuran papan penjepit:

    1200 x 1200mm

    Ruang penjepit maksimum:

    1200 kali 1200 kali 1200 mm

    Ruang penjepit minimum:

    400 x 1200 x 1200mm

    Kecepatan penjepitan:

    5-50mm / mnt

    Ruang naik-turun:

    100-600mm, disesuaikan, dapat disesuaikan

    Dimensi: 3

    810 pada tahun 1900 pada tahun 2100

    Bobot:

    800kg

    Kekuasaan:

    380v / 50Hz

    Sistem pengaturan:

    Kontrol yang diprogram PLC
