Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium

Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium
Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium

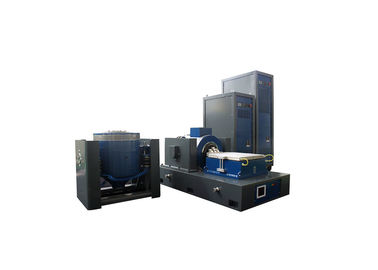

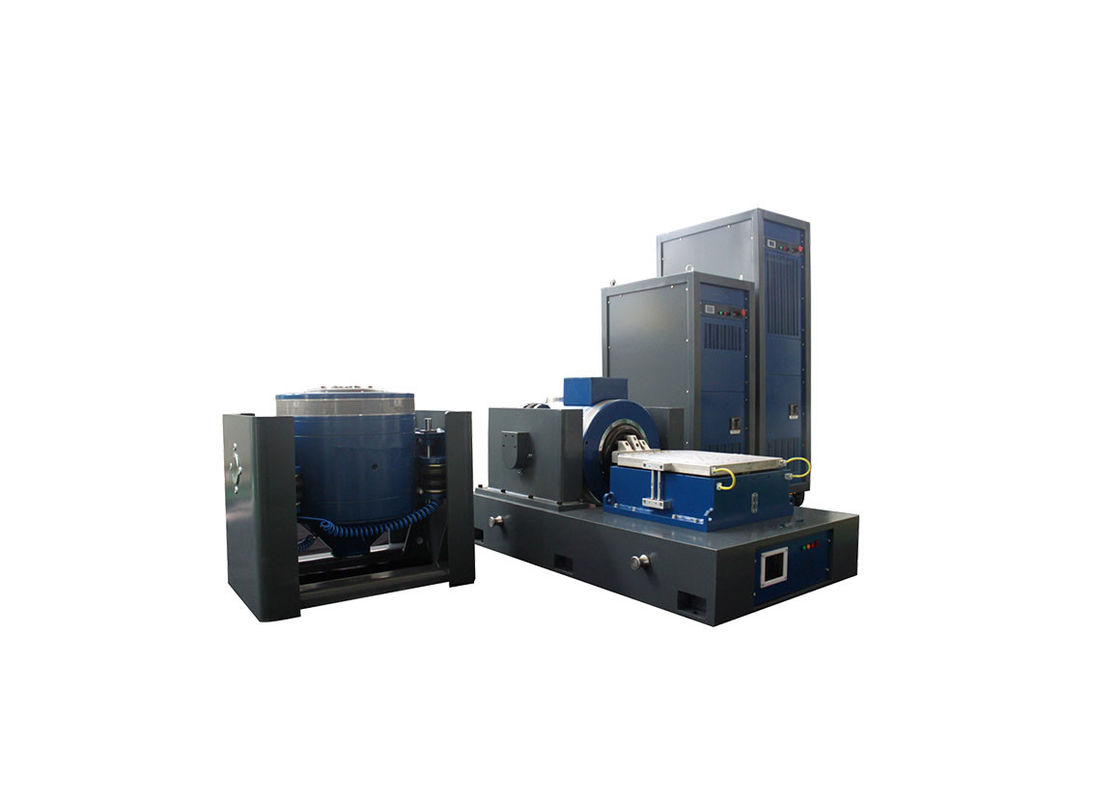

Gambar besar :  Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium

Detail produk:
Tempat asal: Cina
Nama merek: Haida
Sertifikasi: ISO
Nomor model: HD-G826
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Setiap set dilindungi dengan serat resin dan Film PP, kemudian dimasukkan ke dalam kasus kayu yang k
Waktu pengiriman: 20 hari setelah pesanan dikonfirmasi
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 300 set per bulan

Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium

Deskripsi
Kekuatan sinus (puncak): 30kN Gaya kejut (puncak): 60KN
Rentang frekuensi: 5 ~ 2,600 Hz Perpindahan (terus menerus): 100 mm
Max. Maks. Velocity Kecepatan: 1,8 m / s Max. Maks. Acceleration Percepatan: 75 g
Frekuensi resonansi urutan pertama: 2.400 Hz
Cahaya Tinggi:

Getaran Test System

,

vibration table test equipment

Alat Transportasi Simulasi Simulasi Alat Laboratorium Getaran





Pengantar:

Elektro-dinamis Alat Uji Getaranbanyak digunakan dalam pertahanan, penerbangan, kedirgantaraan, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya.Jenis peralatan ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja aktual dan uji kekuatan struktur, aplikasi produk lebar, lebar aplikasi jelas, efek pengujian luar biasa dan dapat diandalkan.Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana / amplitudo tetap.Peralatan melalui kegagalan terus-menerus untuk menjalankan pengujian 3 bulan, kinerja yang stabil, kualitas yang dapat diandalkan.





Sistem Pengujian Getaran Elektro-dinamis Lembar Data Kinerja:



Shaker (Model# EDM-2000)
Kekuatan sinus (puncak) 30kN
Gaya kejut (puncak) 60 kN
Rentang frekuensi 5 ~ 2,600 Hz
Perpindahan (terus menerus) 100 mm
Maks.Kecepatan 1,8 m / s
Maks.Percepatan 75 G
Diameter Amature 445 mm
1st memesan frekuensi resonansi 2.400 Hz
Momen eksentrik yang diijinkan > 500 Nxm
Berat dinamo 40 kg
Dimensi sekrup HE / ST M10 (metrik)
Frekuensi isolasi getaran aksial < 3 Hz
Maks.Muatan 500 kg
Kebocoran fluks magnetik ≤1 mT
Dimensi (L × W × H, dibongkar) 1,330x860x1.250 mm
Berat (tidak dibongkar) 2.500 kg
Instalasi Keset karet (diperlukan baut jangkar)
Penguat Daya (Model# VSA-H323A)
Output penguat 30 kVA
SNR > 65 dB
Tegangan output dinilai 120 Vrms
Efisiensi penguat > 90%
Dimensi (L × W × H, dibongkar) 800x900x2.100 mm
Berat (tidak dibongkar) 500 kg
Blower (Model # PBL-W30)
Volume udara 0,46 m3/ s
Kekuasaan 7,5 kW
Diameter saluran udara 200 mm
Tekanan udara 8.8kPa
Instalasi Mampu terhubung ke langit-langit (hingga dua lengkungan 90 derajat), lari maks 20 '
Meja Slip Horisontal (Model # 30ST-600M)
Ukuran 600x600 mm
Ketebalan 45 mm
Batas frekuensi 2.000 Hz
Massa yang efektif 54 kg

catatan:

1. Bantalan film oli tekanan tinggi digunakan untuk keseragaman yang lebih baik.

Pengontrol Getaran dan Akselerometer
Pengontrol Getaran VT-9008-4 4 Channel Vibration Controller dengan Sine dan Self Calibration.
Accelerometer EA-YD-181 100mV / g, Kisaran: 50g, Frekuensi Kerja .: 1-10kHz, Berat: 11gram, dengan kabel derau rendah 10 kaki
Fungsi / aksesori lain yang didukung
Ruang lingkungan Didukung
Perangkat seluler Dapat disesuaikan
Papan isolasi Dapat disesuaikan
Fitting Dapat disesuaikan
Lingkungan kerja sistem
Kisaran suhu 0-40 ℃
Rentang kelembaban 0 ~ 90%, tanpa kondensasi
Persyaratan daya 380V / 3ph / 50Hz, 40kVA
Tekanan udara terkompresi 0,6 Mpa




Karakteristik:

1. Untuk mencapai akselerasi yang lebih tinggi dan frekuensi kerja yang lebih tinggi dengan kualitas pembawa (tabel) yang lebih kecil, tingkatkan kapasitas dan kinerja beban secara keseluruhan.
2. Dengan desain terintegrasi tabel getaran (integral), kekakuan yang baik, instalasi mudah dan debugging.
3. Penguatan tubuh pengelasan memiliki kualitas reaksi yang baik dan efek redaman.
4. Sistem isolasi getaran bawaan dapat mengurangi perambatan getaran ke tanah dan mencegah interferensi antara peralatan uji.

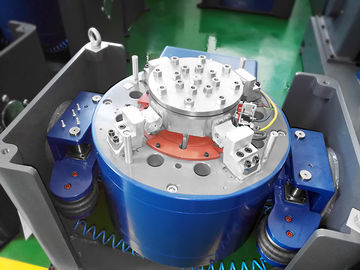

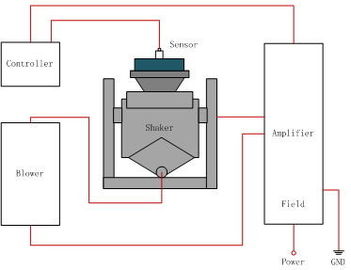

Gambar Sistem Pengujian Getaran Elektro-dinamis:
Simulasi Alat Uji Getaran Untuk Transportasi Bahan Laboratorium 0

Cara Penggunaan:

1, manual kontrol untuk menyelesaikan prosedur

2, seperti kesalahan Operasi sehingga tidak bisa bekerja, Anda dapat menggunakan metode pemulihan dari langkah-langkah input, dan kemudian mengatur satu grup atau langkah-langkah berjalan lainnya.

3, sebelum digunakan untuk menekan saklar mulai eksternal, muncul COO yaitu melepaskan, membuka kunci.

4, Badan Taiwan:

1 Lengan meja tubuh lengan sejauh mungkin diperbaiki

2 catu daya hidup / bekerja di jalur output tidak dapat dicabut

3 Tempatkan level sejauh mungkin

4 komponen dapat diubah, saluran tidak boleh diubah atau dari koneksi.

5 Badan Taiwan tidak boleh seluruhnya atau sebagian dari reorganisasi, hanya sesuai dengan spesifikasi untuk satu komponen dan dengan kata sandi konfirmasi asli.

5, amplitudo di dalam kode

1. Jangan menyesuaikan terlalu besar sebelum atau setelah boot

2) amplitudo kunci rendah dari modulasi amplitudo tinggi

3 kenop kontrol panel amplitudo ditempatkan di item tes posisi tengah: ditempatkan untuk fokus pada titik utama, mengurangi rata kiri kanan.

Kotak 4 kontrol: Tidak dapat ditempatkan di operasi atas atau bawah tanah

6, Kode Di Dalam:

1) reset ketika menjalankan atau beroperasi secara tidak benar

2) Kontrol Langkah metode Reset, masing-masing kode di dalam hanya mengatur satu waktu untuk menyimpan kaleng

3 biasanya harus menggunakan kode internal yang tidak dapat diatur secara acak

7, Kotak Kontrol:

1) Garis penghubung tubuh harus dikunci dengan erat setelah digantung

2 saklar arah getaran dan jalur koneksi output adalah korespondensi, tidak dapat menghubungkan yang salah

8, pengujian: Tes non-khusus harus menggunakan uji gelombang penuh

9, tubuh Taiwan: tidak dapat menghasilkan suara tabrakan, sentuhan tengah atas dan bawah poros saling akan menyebabkan pegas baja pecah segera ditutup, modulasi amplitudo disesuaikan kecil kemudian menyala.

10, tidak dikenal lainnya:

Jangan mengubah komponen dan jalur internal secara sewenang-wenang

11, alasannya buruk:

1 Penggunaan model komputer tidak dapat digunakan untuk kontrol meja goyang

2 tidak dapat memuat ulang driver

2, untuk uji Ista-ia, operator untuk melindungi sampel, untuk mencegah potongan uji meluncur keluar dari tabel;

3, penggantian gearbox gear secara teratur;

4. Matikan semua daya saat tidak bekerja, tetap bersih;5, non-staf tidak dapat beroperasi sesuka hati
