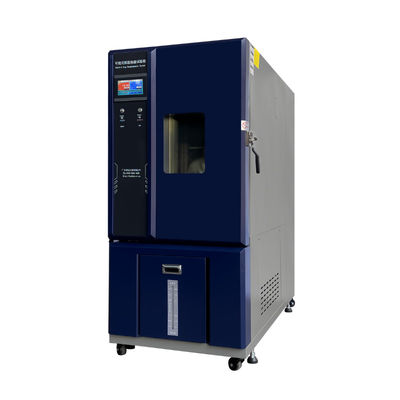

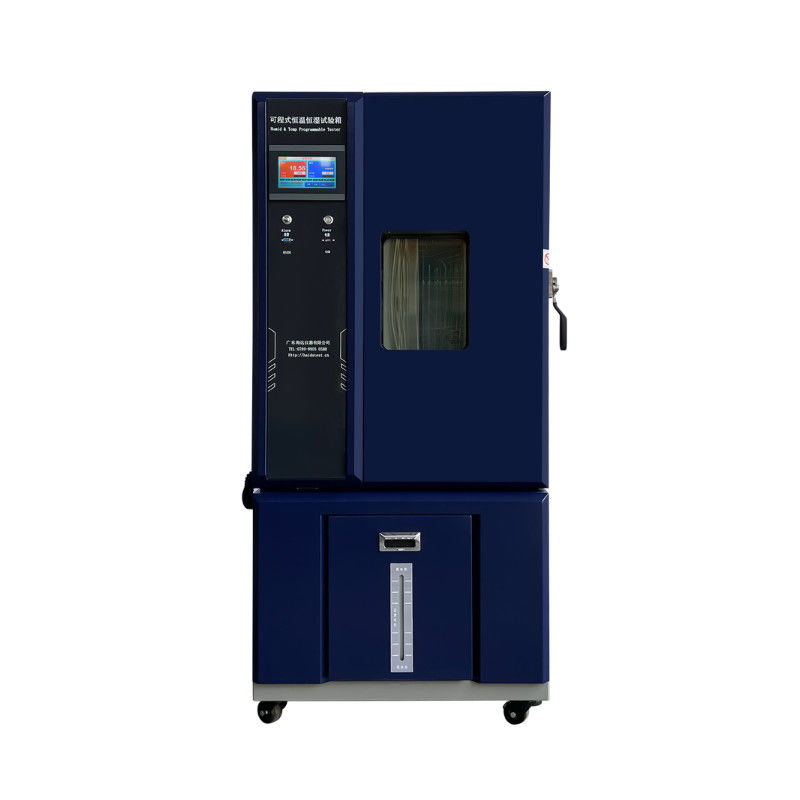

Kontrol PID Kamar suhu kelembaban Peralatan pengujian lingkungan
Informasi yang Dapat Diunduh
Kamar Shock Termal.pdf
UV dipercepat cuaca Tester.pdf
Ruang uji semprotan air.pdf
Kamar debu.pdf
Haida IPX1 - IPX8 Ruang Uji Hujan.pdf
Kamar suhu dan kelembaban.pdf
Manual Operasi untuk UV Penuaan Test Chamber - Contr...
Kinerja
Ruang pengujian lingkungandapat mensimulasikan suhu dan kelembaban. kelembaban yang terkontrol dari 10% RH hingga 95% RH dapat dipertahankan dalam kisaran suhu bola kering +10 °C hingga +85 °C, dibatasi oleh titik embun 6 °C.Untuk kondisi titik embun yang lebih rendah (RH rendah atau kelembaban relatif pada suhu bola kering rendah)Lihat grafik kisaran kelembaban pada halaman spesifikasi masing-masing ruang suhu-kelembaban untuk batas kisaran kelembaban.
Pertanyaan untuk Performance Evolution Request:
Sistem & Opsi Kinerja
- Kelembaban rendah dan ultra-rendah Memperluas rentang kontrol kelembaban. (Rang Kelembaban Normal Digambar)
- Sistem pendingin air.
- Dry Air Purge menjaga kelembaban dalam ruangan sangat rendah dengan membersihkan dengan -40 °C. Penyediaan udara kompres diperlukan
- Rak tambahan, beban 50 kg
- Pelabuhan kabel dengan colokan silikon fleksibel, diameter 50, 100, 150 mm atau khusus pelanggan
Spesifikasi:
Kisaran 70 sampai 150°C
|
Suhu/Kelembaban
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Hanya sementara
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Rentang suhu:
|
-70°C -150°C
|
|
Kapasitas pendingin
|
~ 2,5 kW pada -50°C
|
~ 3 kW pada -50°C
|
~ 5 kW pada -50°C
|
| |
~ 6,5 kW pada -50°C
|
~ 8,5 kW pada -50°C
|
~ 9 kW pada - -50°C
|
|
Sistem Pemanasan
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluktuasi suhu:
|
± 0,5°C
|
|
Gradien suhu:
|
± 0,5°C ± 0,2°C
|
|
Tingkat Pemanasan†:
|
Rata-rata ≥3°C/menit (Model 5 Advance 15 °C/menit)
|
|
Tingkat pendinginan†:
|
Rata-rata ≥1°C/menit (Model Advance 5 - 15°C/menit)
|
|
Kisaran kelembaban:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuasi kelembaban:
|
±1,5%RH ±2,0%RH
|
|
Gradien kelembaban:
|
± 3%RH
|
|
Dimensi
|
|
Dimensi ruang kerja
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensi eksterior
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Persyaratan Situs
|
|
Pasokan listrik:
|
208V 3Ø 60Hz atau 230V 3Ø 60Hz (spesifik pelanggan)
|
|
Kelembaban Air
|
Air destil
|
|
Pengolahan Kondensat:
|
1/2 "koneksi selang (aliran gravitasi)
|
Kisaran 40 sampai 150°C
|
Suhu/Kelembaban
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Hanya sementara
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Rentang suhu:
|
-40°C 150°C
|
|
Kapasitas pendingin
|
~ 2 kW pada -20°C
|
~ 2,5 kW pada -20°C
|
~ 4,5 kW pada -20°C
|
| |
~ 5,5 kW pada 20°C
|
~ 8 kW pada -20°C
|
~ 8,5 kW pada -20°C
|
|
Sistem Pemanasan
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluktuasi suhu:
|
± 0,5°C
|
|
Gradien suhu:
|
± 0,5°C ± 0,2°C
|
|
Tingkat Pemanasan†:
|
Rata-rata ≥3°C/menit (Model 5 Advance 15 °C/menit)
|
|
Tingkat pendinginan†:
|
Rata-rata ≥1°C/menit (Model Advance 5 - 15°C/menit)
|
|
Kisaran kelembaban:
|
10%~95%RH (Ref to Normal Humidity Range Diagramed)
|
|
Fluktuasi kelembaban:
|
±1,5%RH ±2,0%RH
|
|
Gradien kelembaban:
|
± 3%RH
|
|
Dimensi
|
|
Dimensi ruang kerja
(WxDxH) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensi eksterior
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Persyaratan Situs
|
|
Pasokan listrik:
|
208V 3Ø 60Hz atau 230V 3Ø 60Hz (spesifik pelanggan)
|
|
Kelembaban Air
|
Air Distilled
|
|
Pengolahan Kondensat:
|
1/2 "koneksi selang (aliran gravitasi)
|
Fitur:
Bagian luar baja tahan karat
Putus termal penuh di sekitar bingkai pintu
Satu 50mm (2") diameter kabel port di kiri, dengan plug silikon fleksibel
Tiga tingkat perlindungan terhadap pemanasan berlebihan
Daya utama 115V untuk model BTL-433
Kinerja tinggi dan operasi yang tenang (65 dBa)
Panel layanan lift-off yang mudah, akses listrik di sebelah kiri
Fitur standar:
- Baja tahan karat# 304 untuk interior
- Cat baja untuk eksterior
- Pintu terisolasi busa untuk kekakuan dan umur panjang
- Tangki air plastik yang mudah dirawat
- Jendela pengamatan dengan fungsi bebas es
- Sistem pendingin berkinerja tinggi
- Antarmuka pengguna yang mudah untuk pengontrol PLC TEMI-880
- Satu port kabel 100mm/ Pelanggan ditentukan
- Satu rak, 10 Kg muat & 4 roda termasuk
- Van tipe Sirocco, L134, Fan
- Humidifier baja tahan karat yang dikendalikan PID
- DuPont R-404A [No Fluorine] Refrigerant / 23 untuk suhu di bawah -40 °C
- Port USB untuk output data
- Lampu interior anti ledakan
- Perekam grafik log data, perekam tanpa kertas yang menyimpan data di PLC.
Indikator Kinerja
Jangkauan suhu RT + 10 °C ~ 100 °C Kelembaban 80 ~ 98% R · H fluktuasi / keseragaman ≤ ± 0,5 °C / ± 2 °C deviasi suhu + 2%,- 3% R · H Waktu pemanasan sekitar 20 menit pada suhu kamar ~ 100 °C kontrol suhu ± 1 °C ± 2%
Sistem kontrol
Kontroler suhu microcomputer yang diimpor kontroler terintegrasi basah (menampilkan langsung kelembaban persen).
Keakuratan pengaturan kisaran akurasi: suhu ± 0,1 °C, kelembaban ± 0,1% R · H, menunjukkan akurasi: suhu ± 0,1 °C, suhu ± 0.1% R · H sensor suhu dan kelembaban platinum resistensi platinum · PT100Ω.
Sistem pemanas adalah sistem yang sepenuhnya independen, pemanas listrik pemanas nichrome.
Sistem humidifikasi eksternal terisolasi, humidifier penguapan permukaan dangkal jenis boiler stainless steel.
Sistem sirkulasi suhu rendah suara AC motor, daun centrifugal angin roda.
Sistem Pemanasan
Pemanasan inframerah jauh menggunakan kecepatan pemanasan kawat pemanas paduan nikel-kromium;
Sistem suhu tinggi, suhu rendah yang sepenuhnya independen;
Sistem kontrol suhu P · I · D + S · S · R dengan kontrol koordinasi saluran;
Kontrol suhu daya output oleh kalkulus mikro komputer, untuk mencapai akurasi tinggi dan efisiensi daya efisiensi tinggi.
Pengemasan & Pengiriman
Simulasi Pelanggan Animatronic Triceratops ditutupi dengan film gelembung udara sebelum dimasukkan ke dalam kasus kayu yang tidak hanya memiliki penyerapan kejut yang baik, ketahanan benturan,Penutup panas dan juga memiliki keuntungan dari tidak beracun, tidak berbau, korosi kelembaban, transparansi yang baik dll.
