Ruang Syok Termal Temperatur Hight-Suhu Rendah, Ruang Uji Lingkungan
Thermal Shock Chamber.pdf
1. Keterangan:
Hight-Low Temperature Thermal Shock Chamber Environmtntal Test Chamber adalah mesin pengujian sempurna komponen elektronik, logam, bahan kimia, komponen otomasi, modul komunikasi, industri pertahanan nasional, industri dirgantara, BGA, substrat PCB, IC chip elektronik, semikonduktor keramik dan tinggi bahan polimer.
2. Spesifikasi Kamar Uji Syok Termal Suhu Rendah-Hight-Lingkungan :
| Sistem | Tes dua zona dengan menggunakan peredam switching |
| Ruang tiga zona |
| Model | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | Disesuaikan |
| Performa | Area tes | Temperatur tinggi. rentang pemaparan * 1 | + 60 ~ hingga + 200 ° C |
| Suhu rendah. rentang pemaparan * 1 | -65 hingga 0 ° C |
| Temp. fluktuasi * 2 | ± 1,8 ° C |
| Ruang panas | Batas atas pra-panas | + 200 ° C |
| Temp. waktu pemanasan * 3 | Temperatur sekitar. hingga + 200 ° C dalam 30 menit |
| Ruang dingin | Batas bawah pra-dingin | -65 ° C |
| Temp. pull down time * 3 | Temperatur sekitar. ke -65 ° C dalam 70 menit |
| Temp. pemulihan (2-zona) | Kondisi pemulihan | Dua zona: Suhu tinggi. paparan + 125 ° C 30 mnt, Suhu rendah. paparan -40 ° C 30 mnt; Spesimen 6,5 kg (spesimen keranjang 1,5kg) |
| Temp. Waktu Pemulihan | Dalam 10 menit |
| Konstruksi | Bahan eksternal | Pelat baja tahan karat yang digulung dingin |
| Bahan area uji | SUS304 stainless steel |
| Pintu * 4 | Pintu yang dioperasikan secara manual dengan tombol buka |
| Pemanas | Kawat pemanas strip |
| Unit pendingin | Sistem * 5 | Sistem pendinginan cascade mekanis |
| Kompresor | Gulir kompresor tertutup rapat |
| Mekanisme ekspansi | Katup ekspansi elektronik |
| Pendingin | Sisi suhu tinggi: R404A, Sisi suhu rendah R23 |
| Pendingin | Penukar panas pelat baja stainless |
| Sirkulator udara | Penggemar Sirocco |
| Unit penggerak peredam | Silinder udara |
| Perlengkapan | Port kabel dengan diameter 100mm di sisi kiri (sisi kanan dan ukuran diameter yang dibuat khusus tersedia sebagai opsi), spesimen terminal kontrol catu daya |
| Dimensi dalam (W x H x D) | 350 x 400 x 350 | 500 x 450 x 450 | Disesuaikan |
| Kapasitas area uji | 50L | 100L | Disesuaikan |
| Beban area uji | 5 kg | 10 kg | Disesuaikan |
| Dimensi luar (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Disesuaikan |
| Bobot | 800kg | 1100kg | T / A |
| Persyaratan utilitas | Kondisi lingkungan yang diijinkan | + 5 ~ 30 ° C |
| Sumber Daya listrik | AC380V, 50 / 60Hz, tiga fase, 30A |
| Tekanan suplai air pendingin * 6 | 02 ~ 0.4Mpa |
| Tingkat pasokan air pendingin * 6 | 8 m³ / jam |
| Mengoperasikan suhu air pendingin. jarak | +18 hingga 23 ° C |
| Tingkat kebisingan | 70 dB atau lebih rendah |
3. Catatan
1) Jika batas eksposur kisaran suhu tinggi batas bawah + 60 ° C diperlukan atau batas bawah rentang eksposur suhu rendah -60 ° C, silakan pilih opsi "paparan suhu sekitar"
2) Jika fluktuasi suhu perlu di bawah ± 1,8 ° C silakan pilih "Paket fluktuasi suhu rendah"
3) Suhu waktu pemanasan / tarik turun hanya berlaku selama operasi ruang independen
4) Jika pintu geser yang dioperasikan secara otomatis diperlukan, silakan pilih "Paket pintu otomatis"
5) Kondensor berpendingin udara / Kondensor berpendingin udara keduanya tersedia
6) Gunakan hanya pada kondensor berpendingin air
4. Perangkat Keselamatan dari Kamar Uji Syok Termal Suhu Hight-Rendah Termaltntal
1) saklar perlindungan overheat ruang panas
2) saklar perlindungan overheat ruang dingin
3) Alarm kelebihan sirkulasi udara
4) Kulkas pelindung tekanan tinggi / rendah
5) Saklar suhu kompresor
6) saklar tekanan udara
7) Fuse
8) Relai suspensi air (khusus air-cooled)
9) Pemutus sirkuit kompresor
10) Pemutus sirkuit pemanas
11) Area uji overheat / pelindung overcool
12) Katup pembersih udara
5. Kontrol
Pengoperasian dan pengaturan disederhanakan dengan menggunakan layar LCD layar sentuh (instruksi ditampilkan di layar). Konfirmasi pola-pola pengujian, suhu area pengujian, siklus suhu, dan tampilan grafik tren.
| Pengaturan | Input tombol interaktif oleh panel sentuh |
| Tampilan | LCD (5,7 inci) |
| Fungsi kontrol suhu | Area pengujian: suhu paparan. Ruang panas: suhu pra-pemanasan. Ruang dingin: suhu pra-pendinginan. |
| Kontrol PID |
| Kisaran suhu yang telah ditetapkan | Temperatur tinggi: 60 to200'C Temperatur rendah: -78 hingga 0'C |
| Pengaturan resolusi | 1'C |
| Memasukkan | Termokopel tipe T (Tembaga / Tembaga-Nikel) |
| Pengaturan dan rentang indikasi | Waktu yang ditentukan: 0 mnt. hingga 99 jam dan 59 menit. Siklus preset: 1 hingga 9.999 siklus |
| Fungsi aksesori | Pengaturan waktu Perlindungan overheat / overcool Kegagalan daya / pemilihan pemulihan Pengaturan waktu pemulihan suhu Memori program Pematian daya otomatis Tampilan waktu terprogram Tes pemilihan mode penyelesaian Grafik tren Tampilan riwayat alarm Kalibrasi sensor Komunikasi RS-232 / USB |

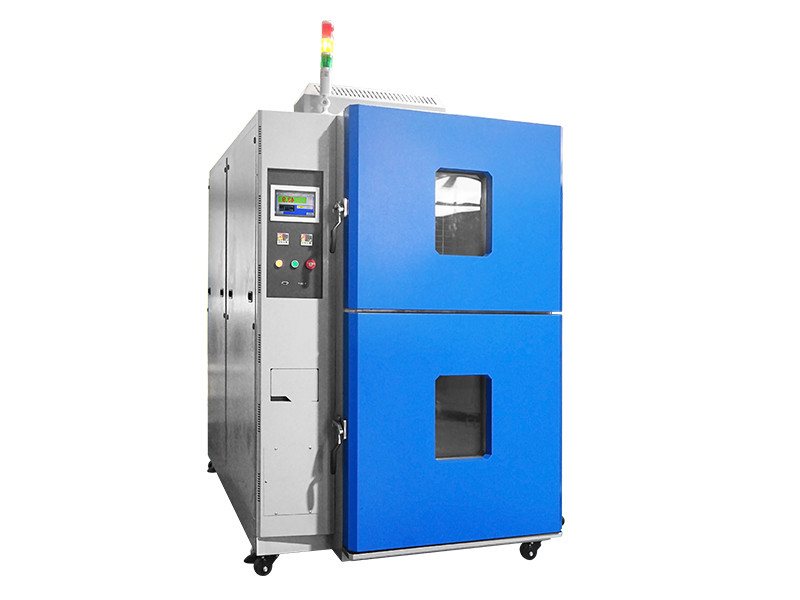

6. Kamar Hight-Suhu Rendah Termal Syok Environmtntal Kamar Uji tampilan:
