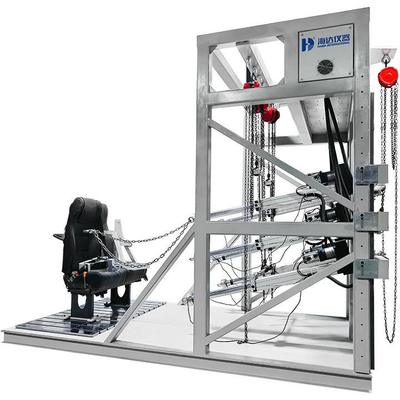

Penguji kekuatan titik jangkar sabuk pengaman (tipe silinder elektrik)

Peralatan pengujian ini dirancang sesuai dengan persyaratan pengujian pengguna dan standar yang relevan. Digunakan untuk menguji kekuatan struktural dan keandalan keselamatan dari berbagai rangka jok mobil, sandaran kepala, sabuk pengaman, dan jok lengkap dalam kondisi statis dan dinamis. Hal ini dimaksudkan untuk mengevaluasi proses produksi jok dan produk jadi yang dirakit dengan memeriksa kekuatan yang dapat ditahan oleh setiap sambungan las, semua sambungan, dan mekanisme penguncian ketika dikenakan arah dan gaya yang ditentukan. Hal ini memungkinkan untuk menilai kekuatan dan deformasi yang sesuai dari rangka jok dan jok yang sudah jadi. Peralatan secara otomatis mencatat berbagai nilai seperti gaya, kekuatan, perpindahan, dan deformasi melalui komputer, dan secara otomatis menghasilkan kurva pengujian dan laporan pengujian.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

Bangku uji berfungsi untuk memasang dan menopang sistem pemuatan silinder listrik. Rangka bangku uji memiliki tiga balok horizontal, masing-masing memasang tiga silinder listrik servo. Ketinggian vertikal setiap balok dapat disesuaikan melalui mekanisme pengangkatan manual, yang memungkinkan penyesuaian posisi vertikal dari tiga silinder listrik pada setiap balok. (PS: Jarak dari titik terendah aktuator pada balok bawah ke platform uji adalah 200mm.) Tiga rakitan silinder listrik pada setiap balok dipasang pada rel pemandu horizontal dan posisi horizontalnya disesuaikan secara manual. Setelah posisi horizontal disesuaikan dengan benar, dapat dikunci menggunakan perangkat pengunci belakang. Mekanisme penyeimbang, dipasang pada rel pemandu horizontal, menghilangkan pengaruh gravitasi silinder dan menyesuaikan sudut pemuatan. Mekanisme penyeimbang ini bergerak secara otomatis dengan gerakan horizontal silinder listrik. Rentang penyesuaian posisi dan sudut silinder listrik tidak ditentukan.

1. Sistem ini mencapai kontrol otomatis dari proses pengujian dan penyimpanan otomatis hasil pengujian.
2. Sistem mengadopsi platform Windows, yang memungkinkan pengaturan berbagai parameter pengujian sesuai dengan standar pengujian. Hal ini juga memfasilitasi pengambilan data dan kurva yang disimpan dalam database, serta evaluasi dan pengeditan laporan pengujian.
3. Laporan pengujian distandarisasi, dan data pengujian yang dihasilkan akurat dan distandarisasi.
4. Subsistem listrik dan elektronik mencakup elemen-elemen berikut: ① Kabinet distribusi; ② Konsol kontrol dan akuisisi data, termasuk antarmuka operasi, pengaturan, kalibrasi, analisis, dll.; ③ Pegangan kendali jarak jauh.
